O escopo do instrumento

Residente tenta avaliar a aorta abdominal com sonda linear de 12 MHz. Não alcança a profundidade. O exame sai "sem alterações". Aquele exame não foi normal. Ele foi inconclusivo. E o laudo não distingue as duas coisas.

A física é simples e implacável: quanto maior a frequência do transdutor, melhor a resolução — e maior a atenuação, portanto menor a penetração. É um compromisso inerente entre profundidade de penetração e resolução espacial, declarado como tal na literatura da própria classe de métodos.

Uma sonda de alta frequência é excelente para o que está a poucos centímetros — e em geral inadequada para entregar sinal útil na profundidade da aorta, embora anatomia e janela variem entre pacientes. Escolher a sonda, portanto, é escolher qual profundidade máxima poderá ser vista. Não é um detalhe de preferência: é a definição do escopo do exame.

E o desfecho da confusão é conhecido. A ultrassonografia à beira do leito diagnostica aneurisma de aorta abdominal com sensibilidade de 97,5 a 100% e especificidade de 94,1 a 100%, segundo quatro revisões sistemáticas. Números excelentes — que pressupõem que o aparelho conseguiu ver a aorta. Uma sensibilidade de 100% não protege contra um exame em que a estrutura nunca apareceu na tela.

Comece pela física, porque ela é o que define o escopo. Um transdutor emite uma onda e escuta o que volta. A resolução com que ele distingue duas estruturas próximas melhora quando o comprimento de onda diminui — isto é, quando a frequência aumenta.

Mas a atenuação da onda no tecido também aumenta com a frequência. Portanto o mesmo parâmetro que melhora a nitidez piora o alcance. Isso não é uma limitação de fabricação, que uma máquina melhor resolveria. É um compromisso inerente entre profundidade de penetração e resolução espacial.

Guarde a palavra inerente: significa que não há aparelho, em nenhum preço, que escape do dilema — só há escolhas diferentes dentro dele. Por isso existem sondas diferentes. Uma sonda linear de alta frequência é feita para estruturas superficiais; uma sonda de frequência mais baixa é feita para profundidade, ao custo de detalhe.

E é por isso que a escolha do transdutor É uma decisão diagnóstica, e não uma preferência de ergonomia. Agora o que aconteceu na cena. O residente aplicou um instrumento cujo escopo não inclui o alvo.

O resultado não foi "não há aneurisma": foi "não há informação sobre a aorta". E essas duas frases foram registradas com as mesmas duas palavras: sem alterações. Agora a lição, que é sobre uma palavra.

"Normal", num laudo, funde duas afirmações completamente diferentes. Uma delas é: eu olhei ali E não havia nada. A outra é: O método não alcança ali. As duas produzem o mesmo texto e autorizam condutas opostas.

A resolução e o alcance do método ficam escondidos dentro da palavra normal — e quem lê o laudo não tem como saber qual das duas foi. Este bloco vem repetindo que um resultado negativo vale o que valeu a busca. Aqui a busca é limitada por física, e a limitação não aparece no texto.

Corolário: um negativo só é informativo dentro do escopo do método. Agora um ponto que costuma passar batido e é importante. A acurácia publicada de um exame é condicional a ele ter sido realizado dentro do escopo.

As sensibilidades de 97,5 a 100% vieram de estudos em que o exame foi feito com o equipamento adequado, por operadores treinados, em pacientes nos quais a estrutura pôde ser visualizada. Transportar esse número para um exame em que a aorta nunca apareceu é usar um desempenho medido noutra condição.

Esta apostila já viu essa estrutura noutro contexto: a sensibilidade de um sinal inflamatório é condicional à competência do efetor que o produz. Aqui, a sensibilidade de um exame é condicional ao alcance do instrumento.

Em ambos os casos, o número publicado supõe uma condição que ninguém verifica ao aplicá-lo. Agora as outras dimensões do escopo, porque profundidade não é a única. Primeira: contraste. A qualidade da imagem declina em pacientes com obesidade devido À redução da resolução de contraste.

Ou seja: mesmo quando a onda chega, ela pode não voltar com diferença suficiente entre duas estruturas para que elas sejam distinguidas. E as correções propostas são explicitamente dependentes da profundidade: fusão em múltiplas resoluções com ponderação adaptativa por profundidade e compensação de profundidade.

Num teste com 20 imagens, essas correções produziram aumento médio de 5,4% na entropia e melhoras na razão contraste-ruído de 15,79%, 8,93% e 17,39% em três comparações distintas. Repare no que esses números dizem: o ganho não foi igual em todos os pares de estruturas. O escopo não melhora em bloco — ele melhora em regiões específicas do problema.

Segunda dimensão: O meio no caminho. O tecido entre o transdutor e o alvo não é neutro: ele tem velocidade do som variável, e essa variação deforma a reconstrução. Num sistema avançado, reconstruiu-se uma imagem da velocidade do som e ela foi incorporada À reconstrução para corrigir inomogeneidades acústicas, permitindo recuperação acurada do alvo.

Leia o que isso implica: parte do que se via como "o alvo" era, na verdade, distorção do caminho. O que está entre o instrumento e o objeto faz parte do instrumento. Terceira dimensão: O operador. Mesmo em modalidades avançadas, as limitações incluem a dependência do operador — o que significa que o escopo efetivo varia com quem segura a sonda.

E há uma honestidade útil na literatura de desenvolvimento: registra-se que ainda há muito A ganhar em profundidade de imagem, qualidade de imagem E capacidade de caracterização tecidual antes da translação clínica. Quem desenvolve o método declara seus limites com mais clareza do que quem o aplica.

Agora o antídoto, que é uma mudança de redação. O laudo precisa separar negativo de não avaliado. "Aorta não visualizada em toda a extensão", "estudo limitado por janela acústica inadequada", "avaliação prejudicada por interposição gasosa" — todas essas frases dizem a mesma coisa útil: o escopo não cobriu o alvo.

Uma frase de limitação técnica não é uma desculpa. É um dado. Ela transfere corretamente a incerteza para quem vai decidir, em vez de entregar uma falsa tranquilidade. E há uma consequência prática imediata: um exame declarado limitado gera um próximo passo; um exame declarado normal encerra a investigação.

Falta o contraste positivo, para não deixar a impressão errada. Quando o método alcança, ele decide — e decide rápido. Um paciente de 39 anos foi encaminhado sob suspeita de cólica renal, com palidez, sudorese e dor abdominal.

A ultrassonografia de emergência mostrou aneurisma de aorta abdominal com FLAP intimal e líquido perirrenal livre. A angiotomografia confirmou ruptura de aneurisma dissecante com grande hematoma retroperitoneal, e o paciente foi operado de emergência com recuperação bem-sucedida.

O mesmo método que "não viu nada" na cena inicial redirecionou inteiramente esse segundo caso — e a diferença não estava na doença: estava no escopo do exame realizado. A pergunta que fica: este "normal" quer dizer que eu olhei, ou que o aparelho não chegava lá?

Frequência alta aumenta resolução e atenuação, de modo que uma sonda linear de 12 MHz costuma ser inadequada para examinar a aorta profunda, sobretudo em janelas difíceis; isso não constitui impossibilidade física em todo paciente. O laudo deve documentar se a aorta foi visualizada em toda a extensão e com equipamento apropriado. Apenas uma estrutura adequadamente demonstrada pode sustentar um resultado negativo; quando o alvo não foi visto, a conclusão correta é exame limitado ou não avaliável, seguida de nova janela, transdutor ou método.

Seis perguntas antes de aceitar um laudo normal.

• “Por que aumentar a frequência reduz a penetração?”

  A atenuação da onda no tecido cresce com a frequência.

• “Por que o dilema é chamado de inerente?”

  Nenhum aparelho escapa dele: só há escolhas diferentes dentro do compromisso.

• “O que a escolha da sonda determina?”

  A profundidade máxima em que algo poderá ser visto, isto é, o escopo.

• “Quais duas frases a palavra normal esconde?”

  Eu olhei e não havia nada, e o método não alcança ali.

• “Por que a acurácia publicada não protege?”

  Ela é condicional ao exame ter sido feito dentro do escopo.

• “O que o meio entre sonda e alvo faz?”

  Ele deforma a reconstrução e precisa ser corrigido.

Escolher a sonda pelo alvo

Profundidade e detalhe são escolhas opostas.

Declarar a estrutura visualizada

Registrar o que foi efetivamente visto.

Separar negativo de não avaliado

São conclusões diferentes com condutas diferentes.

Registrar limitação técnica

Janela acústica e interposição gasosa são dados.

Considerar a espessura de partes moles

A resolução de contraste cai com a profundidade.

Reconhecer a dependência do operador

O escopo efetivo varia com quem examina.

Não transportar acurácia entre condições

Os números vieram de exames dentro do escopo.

Definir o próximo passo

Exame limitado exige continuidade da investigação.

Da física do transdutor à redação do laudo.

1. 1

   Descrever a transdução

   O aparelho emite uma onda e interpreta o que retorna.

   Erro comum: Tratar a imagem como fotografia direta do tecido.

2. 2

   Ligar frequência a resolução

   Comprimento de onda menor distingue estruturas mais próximas.

   Erro comum: Escolher sonda apenas pelo formato.

3. 3

   Ligar frequência a atenuação

   A perda de energia no tecido cresce com a frequência.

   Erro comum: Supor que ganho eletrônico compensa qualquer profundidade.

4. 4

   Nomear o compromisso

   Penetração e resolução espacial são inversamente favorecidas.

   Erro comum: Esperar aparelho que otimize as duas ao mesmo tempo.

5. 5

   Definir escopo

   Conjunto do que aquele método pode detectar naquele paciente.

   Erro comum: Aplicar o método sem verificar se o alvo cabe nele.

6. 6

   Classificar o exame da cena

   Não foi normal: foi inconclusivo por alvo fora do escopo.

   Erro comum: Registrar ausência de informação como ausência de doença.

7. 7

   Desdobrar a palavra normal

   Ela funde olhei e não havia com não alcancei.

   Erro comum: Aceitar o laudo sem perguntar qual das duas ocorreu.

8. 8

   Reconhecer condutas opostas

   Uma encerra a investigação, a outra exige repetição.

   Erro comum: Tomar decisão a partir de texto ambíguo.

9. 9

   Tornar a acurácia condicional

   Sensibilidade de 97,5 a 100% pressupõe visualização da estrutura.

   Erro comum: Aplicar desempenho publicado a exame tecnicamente limitado.

10. 10

    Incluir o contraste no escopo

    A resolução de contraste declina com maior espessura de partes moles.

    Erro comum: Considerar apenas a profundidade como limite.

11. 11

    Ler os ganhos das correções

    Aumento de 5,4% em entropia e melhoras distintas por par de estruturas.

    Erro comum: Supor melhora uniforme da imagem.

12. 12

    Incluir o meio no escopo

    A velocidade do som variável deforma a reconstrução.

    Erro comum: Tratar o caminho como transparente.

13. 13

    Reconhecer a correção do caminho

    Incorporar a velocidade do som permitiu recuperação acurada do alvo.

    Erro comum: Atribuir ao alvo o que era distorção do meio.

14. 14

    Incluir o operador no escopo

    As limitações reconhecidas incluem dependência do operador.

    Erro comum: Comparar exames de operadores diferentes como equivalentes.

15. 15

    Ler a honestidade dos desenvolvedores

    Registra-se que há muito a ganhar em profundidade e caracterização tecidual.

    Erro comum: Assumir maturidade tecnológica pela existência do equipamento.

16. 16

    Reescrever o laudo

    Separar explicitamente negativo de não avaliado.

    Erro comum: Usar sem alterações para exame tecnicamente limitado.

17. 17

    Nomear a limitação encontrada

    Janela acústica, interposição gasosa ou estrutura não visualizada.

    Erro comum: Omitir a razão da limitação.

18. 18

    Gerar o próximo passo

    Exame limitado exige continuidade, não encerramento.

    Erro comum: Interromper a investigação com base em exame inconclusivo.

19. 19

    Reconhecer o poder do método no escopo

    Flap intimal e líquido livre redirecionaram um caso rotulado como cólica renal.

    Erro comum: Desacreditar o método por causa de um exame mal indicado.

20. 20

    Fechar pela pergunta do escopo

    Perguntar se o normal significa ausência de achado ou ausência de alcance.

    Erro comum: Aceitar tranquilidade que o método não pode oferecer.

Aorta não visualizada com sonda de alta frequência

Alvo fora do escopo do instrumento, exame inconclusivo.

Laudo com sem alterações após exame limitado

Ausência de informação registrada como ausência de doença.

Queda de qualidade em maior espessura de partes moles

Redução da resolução de contraste limitando a distinção entre estruturas.

Alvo borrado ou deslocado na reconstrução

Distorção por inomogeneidades acústicas do caminho.

Interposição gasosa impedindo a janela

Limitação técnica que precisa constar no laudo.

Resultados discordantes entre operadores

Dependência do operador reconhecida como limitação.

Flap intimal e líquido perirrenal livre

Achados que redirecionaram um caso rotulado como cólica renal.

Exame limitado sem próximo passo definido

Investigação encerrada sobre informação inexistente.

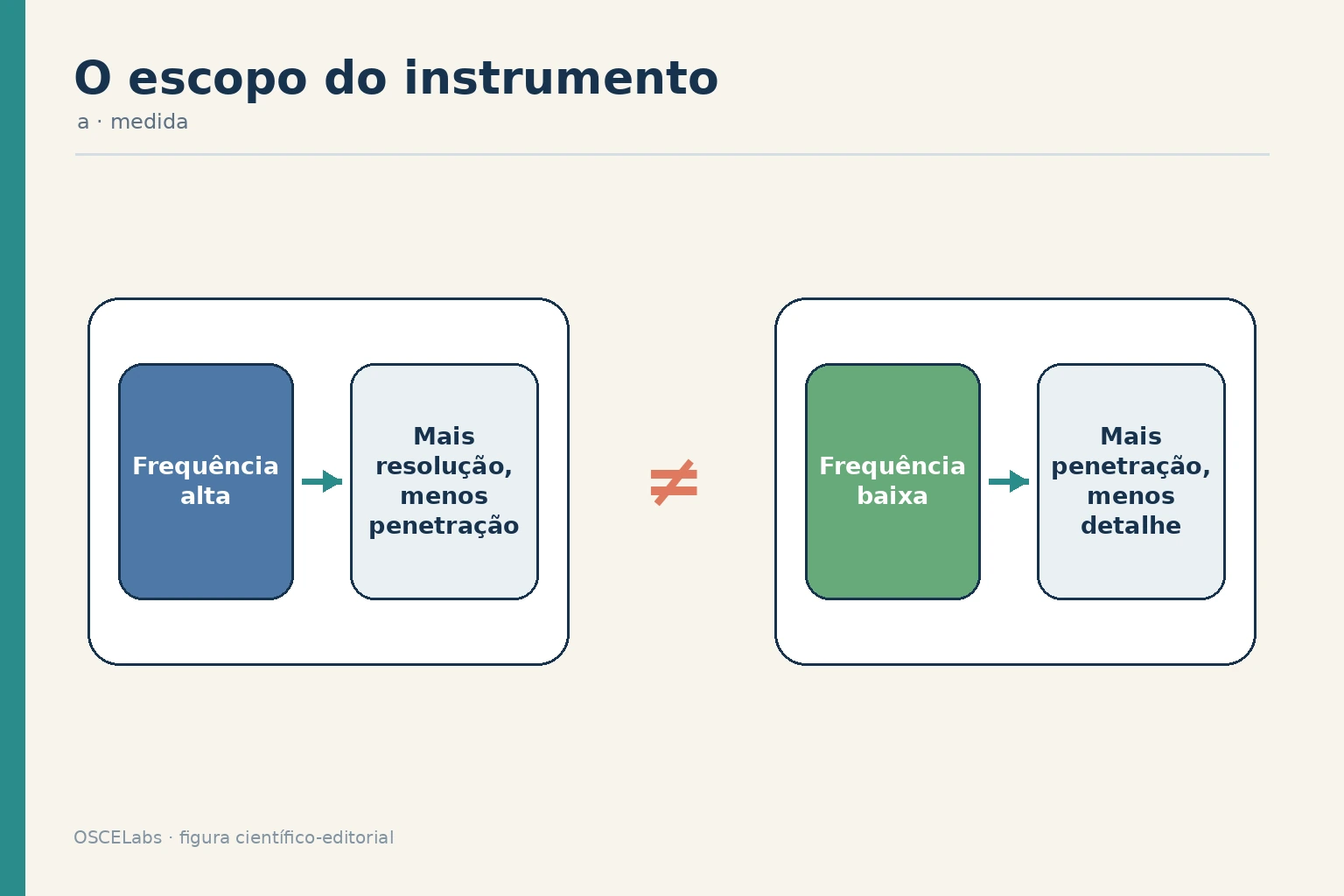

A resolução melhora quando a frequência aumenta — e a atenuação no tecido também. Portanto o mesmo parâmetro que melhora a nitidez piora o alcance, num compromisso inerente entre profundidade de penetração e resolução espacial. Inerente significa que nenhum aparelho escapa: só há escolhas diferentes dentro do dilema.

Por isso a escolha do transdutor É uma decisão diagnóstica: ela define a profundidade máxima em que algo poderá ser visto — o escopo do exame. Na cena, o instrumento aplicado tinha escopo que não incluía o alvo. O resultado não foi "não há aneurisma": foi "não há informação sobre a aorta". E as duas frases foram registradas com as mesmas duas palavras.

A lição: "normal", num laudo, funde eu olhei ali E não havia nada com O método não alcança ali. As duas produzem o mesmo texto e autorizam condutas opostas — uma encerra a investigação, a outra exige repetição. A resolução e o alcance ficam escondidos dentro da palavra normal.

Corolário: um negativo só é informativo dentro do escopo do método. E a acurácia publicada é condicional a isso. A ultrassonografia à beira do leito diagnostica aneurisma de aorta abdominal com sensibilidade de 97,5 a 100% e especificidade de 94,1 a 100% em quatro revisões sistemáticas — números obtidos com equipamento adequado, operadores treinados e estrutura visualizável. Uma sensibilidade de 100% não protege contra um exame em que a estrutura nunca apareceu na tela.

Esta apostila já viu a mesma estrutura: a sensibilidade de um sinal inflamatório é condicional à competência do efetor. Aqui, a sensibilidade de um exame é condicional ao alcance do instrumento. Em ambos, o número publicado supõe uma condição que ninguém verifica ao aplicá-lo.

E o escopo tem mais dimensões que a profundidade. contraste: a qualidade da imagem declina em pacientes com obesidade devido À redução da resolução de contraste — mesmo quando a onda chega, ela pode não voltar com diferença suficiente entre duas estruturas.

As correções propostas são explicitamente dependentes da profundidade — ponderação adaptativa por profundidade e compensação de profundidade — e, em 20 imagens, produziram aumento médio de 5,4% na entropia e melhoras na razão contraste-ruído de 15,79%, 8,93% e 17,39% em três comparações. O ganho não foi igual em todos os pares: o escopo não melhora em bloco, melhora em regiões específicas do problema.

O meio no caminho: o tecido entre transdutor e alvo tem velocidade do som variável e deforma a reconstrução. Num sistema avançado, a imagem de velocidade do som foi incorporada à reconstrução para corrigir inomogeneidades acústicas, permitindo recuperação acurada do alvo. Parte do que se via como "o alvo" era distorção do caminho — o que está entre o instrumento e o objeto faz parte do instrumento.

O operador: as limitações reconhecidas incluem dependência do operador, de modo que o escopo efetivo varia com quem segura a sonda. E quem desenvolve declara os limites com mais clareza que quem aplica: registra-se que ainda há muito A ganhar em profundidade de imagem, qualidade de imagem E capacidade de caracterização tecidual antes da translação clínica.

O antídoto é uma mudança de redação: separar negativo de não avaliado. "Aorta não visualizada em toda a extensão", "estudo limitado por janela acústica inadequada", "avaliação prejudicada por interposição gasosa". Uma frase de limitação técnica não é desculpa: é dado — e transfere a incerteza para quem decide.

A consequência prática é imediata: um exame declarado limitado gera um próximo passo; um exame declarado normal encerra a investigação. E o contraste positivo importa: quando o método alcança, ele decide. Um paciente de 39 anos encaminhado sob suspeita de cólica renal teve, à ultrassonografia de emergência, aneurisma com FLAP intimal e líquido perirrenal livre; a angiotomografia confirmou ruptura de aneurisma dissecante com grande hematoma retroperitoneal, e ele foi operado com recuperação bem-sucedida. A diferença entre os dois casos não estava na doença: estava no escopo do exame realizado. Este "normal" quer dizer que eu olhei, ou que o aparelho não chegava lá?

O que o escopo inclui e o que a palavra normal esconde.

• A acurácia publicada pressupõe visualização da estrutura-alvo.
• As correções de contraste tiveram ganhos diferentes por par de estruturas.

Tratar a imagem como fotografia

Ela é reconstrução do que retornou ao transdutor.

Escolher a sonda pelo formato

A frequência define o alcance.

Supor que o ganho compensa a profundidade

A atenuação é física e cresce com a frequência.

Esperar aparelho sem compromisso

Penetração e resolução são favorecidas inversamente.

Aplicar o método sem checar o alvo

O alvo precisa caber no escopo.

Registrar inconclusivo como normal

Ausência de informação não é ausência de doença.

Aceitar laudo ambíguo

As duas leituras levam a condutas opostas.

Transportar acurácia publicada

Ela pressupõe exame dentro do escopo.

Considerar só a profundidade

Contraste, meio e operador também limitam.

Supor melhora uniforme da imagem

Os ganhos variaram por par de estruturas.

Tratar o caminho como transparente

A velocidade do som variável deforma a reconstrução.

Comparar operadores como equivalentes

A dependência do operador é limitação reconhecida.

Omitir a razão da limitação

A frase técnica é um dado para quem decide.

Encerrar sobre exame limitado

Ele exige continuidade da investigação.
