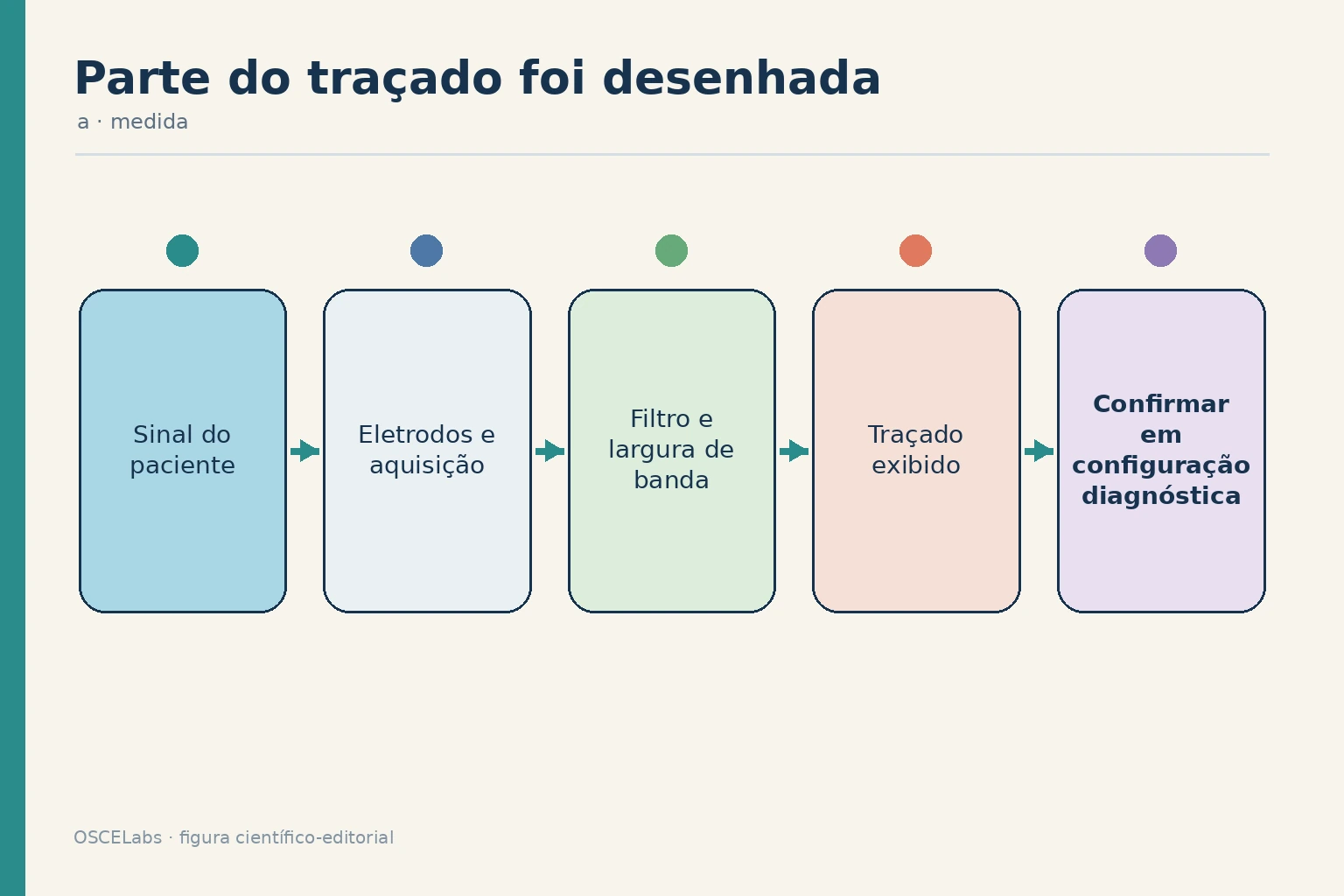

Parte do traçado foi desenhada

Supradesnivelamento de ST que desaparece quando o filtro de alta passagem sai de 0,5 Hz para 0,05 Hz. Mesmo paciente. Mesmo minuto. Mesmos eletrodos. A única coisa que mudou foi uma configuração do aparelho.

Portanto aquele achado era dependente da configuração e precisava ser confirmado com aquisição diagnóstica padronizada. A razão é de física de sinais: o segmento ST é um componente de baixa frequência do traçado. Um filtro passa-alta existe para remover oscilação lenta da linha de base — e, ao removê-la, remove também parte do que faz o ST ser ST.

Quanto mais agressivo o corte, mais limpa a linha de base e mais distorcido o segmento. É por isso que existem dois modos: um de monitorização, que limpa mais, e um diagnóstico, que preserva as frequências baixas.

O traçado que você lê não é a atividade elétrica do coração: é a saída de uma cadeia — pele, eletrodo, amplificador, filtros, amostragem, tela. Cada etapa dessa cadeia faz escolhas. E as escolhas ficam no traçado. Este capítulo é sobre uma frase incômoda: parte do que você está lendo foi desenhada pelo aparelho.

Comece pela definição de ruído, porque ela é o centro do problema. Um filtro não distingue sinal de ruído por origem. Ele distingue por faixa de frequência. O aparelho não sabe o que é fisiológico: ele sabe o que é lento e o que é rápido.

E aí está a armadilha: sinal clínico e ruído compartilham bandas. A oscilação lenta da linha de base, causada por respiração e movimento, é de baixa frequência. O segmento ST também é. Remover uma implica atacar a outra.

O mesmo vale no outro extremo: um filtro passa-baixa remove tremor muscular de alta frequência — e, junto, atenua entalhes finos, espículas e a amplitude de deflexões rápidas. Guarde a formulação geral: todo filtro é uma decisão sobre o que se está disposto A perder.

Agora a lição, na forma direta. O pré-processamento faz parte do achado. O traçado impresso já é uma interpretação: dele foram removidas faixas inteiras de frequência, por critérios definidos antes de o paciente chegar.

Daí o teste prático mais poderoso deste capítulo: um achado que muda com a configuração é dependente do processamento e deve ser confirmado em largura de banda diagnóstica padronizada. E a única maneira de saber isso é registrar a configuração usada.

A configuração do filtro é um dado clínico, e não um ajuste de conforto visual. Agora a assimetria estética, que é o que faz o erro persistir. Filtros deixam o traçado bonito. E traçado bonito parece confiável.

A linha de base reta, sem tremor, transmite a sensação de medida cuidadosa — quando pode ser exatamente o contrário. O sinal mais limpo pode ser o menos fiel. E isso não é retórica: a própria literatura de processamento registra que métodos de remoção de ruído enfrentam problemas como transformações de translação, aliasing modal, efeitos de fragmento e distorção induzida por limiar — e que esses problemas comprometem A acurácia do diagnóstico baseado no eletrocardiograma.

Ou seja: a própria limpeza introduz artefato, e o artefato da limpeza tem consequência diagnóstica declarada. Os ganhos, quando existem, são modestos e medidos em decibéis: ganho máximo de 2,42 e médio de 1,73 decibel para ruído branco, e melhora média de 3,12 decibéis em ruído do mundo real, frente ao segundo melhor método.

Note a régua: comparações entre métodos de limpeza são feitas em relação a outros métodos de limpeza — não em relação ao sinal verdadeiro, que ninguém tem. Agora o caso mais literal de "o aparelho desenhou".

Existe algoritmo dedicado a remover artefatos de estimulação cardíaca de registros de rotina, porque esses artefatos podem interferir na análise da forma de onda e na interpretação quantitativa. O método aplica filtragem passa-alta para realçar o artefato, identifica seus pontos de início e fim, e então — leia com atenção — os artefatos são removidos por Interpolação linear, apenas quando a inclinação excede um limiar predefinido.

Interpolação linear significa: apagar aquele trecho e desenhar uma reta no lugar. Não é figura de linguagem. Um pedaço do traçado que aparece na tela foi literalmente traçado pelo software. E o processo não é infalível: o algoritmo resolveu automaticamente 84% dos Arquivos de validação, e os demais exigiram refinamento guiado pelo usuário — validado em 203 registros de uma instituição, 80 com cardiodesfibrilador implantável e 200 trechos de registro ambulatorial, após desenvolvimento em 493 registros.

Repare no que sobra: em cerca de um sexto dos casos, um humano decidiu onde o software devia apagar. Agora uma decisão de projeto que revela consciência do risco. Num sistema de eletrocardiografia sem contato, a correção de artefato de movimento é aplicada seletivamente, apenas durante períodos de movimento detectados, deixando O registro de repouso não modificado.

Pare e considere o que essa escolha admite: corrigir é arriscado o bastante para que se prefira não corrigir quando não é necessário. No mesmo sistema, a correção é desenhada para preservar A morfologia do QRS por filtragem do próprio sinal de correção — isto é, filtra-se o filtro.

E os autores apresentam o trabalho como prova de conceito, o que é a etiqueta honesta para algo que ainda não é rotina. Agora a origem que ninguém procura. Em eletrodos estiráveis, os artefatos de deriva induzidos por pressão permanecem amplamente negligenciados, e os achados revelam que eles são mais significativos que os induzidos por deformação.

Mais: o trabalho enfatiza as limitações do modelo de impedância pele-eletrodo para explicá-los e confirma que sua origem primária está na mudança do potencial da pele. Leia o que isso significa: aquela oscilação da linha de base não vinha do coração, não vinha de mau contato elétrico no sentido habitual — vinha da pele mudando de potencial sob pressão.

Nenhuma leitura cardiológica do traçado chegaria a essa conclusão, porque a informação necessária não está no traçado. E a correção validada foi adaptativa, usando um sensor de deformação como referência de ruído, com desempenho superior ao das filtragens estáticas tradicionais.

Isto é: para corrigir bem, foi preciso medir outra coisa além do sinal. Agora o topo da cadeia, que fecha o argumento. Num estudo com 21.176 pacientes consecutivos, a análise foi feita sobre 937 variáveis eletrocardiográficas fornecidas por um algoritmo de análise automática.

As associações mais fortes com morte súbita incluíram deflexão intrinsecoide do QRS em DI, com p de 4,6 vezes 10 elevado a menos 8; amplitude pico a pico do QRS em aVR, com p de 1,9 vezes 10 elevado a menos 5; amplitude da onda Q em V1, com p de 7,6 vezes 10 elevado a menos 6; e amplitude da onda T em aVR, com p de 3,5 vezes 10 elevado a menos 7.

Esses valores de p são pequeníssimos e os achados são plausíveis. Mas note o que foi analisado: saídas de um algoritmo. A pesquisa inteira herdou o pré-processamento embutido no equipamento — a definição de onde começa o QRS, como se mede uma amplitude, o que conta como deflexão.

Isso não invalida nada. Mas define o que os achados são: propriedades do par sinal-algoritmo, e não do coração isolado. E tem consequência prática: uma associação obtida com um algoritmo de medição não é automaticamente transferível para outro que meça diferente. A pergunta que fica: isto que eu estou vendo veio do paciente, ou da configuração?

Alterar a configuração não separa magicamente artefato de fisiologia: filtros mudam a representação de um sinal que continua vindo do paciente e da cadeia de aquisição. Um passa-alta agressivo pode distorcer o segmento ST, e um passa-baixa pode atenuar deflexões rápidas. Quando um achado muda com o filtro, ele é dependente do processamento e precisa ser confirmado em largura de banda diagnóstica padronizada, com eletrodos e traçado revistos; a conclusão clínica não deve ser atribuída exclusivamente ao aparelho nem ao paciente antes dessa verificação.

Seis perguntas antes de laudar um traçado.

• “Como um filtro decide o que remover?”

  Por faixa de frequência, e não pela origem fisiológica do componente.

• “Por que o filtro passa-alta distorce o segmento ST?”

  O segmento ST é componente de baixa frequência, como a oscilação da linha de base.

• “O que o filtro passa-baixa custa?”

  Atenua entalhes finos, espículas e amplitude de deflexões rápidas.

• “O que significa remover artefato por interpolação linear?”

  Apagar o trecho e desenhar uma reta no lugar.

• “Por que o traçado mais limpo pode enganar?”

  A limpeza introduz distorção própria, com acurácia diagnóstica comprometida.

• “De onde vinha a deriva em eletrodos estiráveis?”

  Da mudança do potencial da pele sob pressão, não do coração.

Registrar a configuração do filtro

Ela é dado clínico e precisa constar no traçado.

Usar modo diagnóstico para avaliar ST

Cortes agressivos de baixa frequência distorcem o segmento.

Repetir com outra configuração

Achado que muda com o ajuste é do aparelho.

Desconfiar da linha de base perfeita

Limpeza excessiva sugere perda de componentes lentos.

Verificar presença de estimulação

Espículas podem ter sido removidas por algoritmo.

Checar o contato e a pressão do eletrodo

A deriva pode originar-se na própria pele.

Anotar qual algoritmo mediu

Variáveis automáticas dependem do equipamento.

Não transportar achados entre algoritmos

Medidas diferentes produzem variáveis diferentes.

Da definição de ruído às variáveis fornecidas por algoritmo.

1. 1

   Descrever a cadeia de aquisição

   Pele, eletrodo, amplificador, filtros, amostragem e exibição.

   Erro comum: Tratar o traçado como registro direto do coração.

2. 2

   Definir como o filtro decide

   Por faixa de frequência, sem conhecer a origem do componente.

   Erro comum: Supor que o aparelho reconhece o que é fisiológico.

3. 3

   Mostrar a sobreposição de bandas

   Segmento ST e oscilação de linha de base são ambos lentos.

   Erro comum: Imaginar separação limpa entre sinal e ruído.

4. 4

   Descrever o custo do passa-alta

   Limpar a linha de base distorce o segmento ST.

   Erro comum: Usar modo de monitorização para avaliar repolarização.

5. 5

   Descrever o custo do passa-baixa

   Atenua entalhes, espículas e amplitudes rápidas.

   Erro comum: Concluir ausência de espícula sem checar o filtro.

6. 6

   Enunciar a regra do filtro

   Todo filtro é decisão sobre o que se aceita perder.

   Erro comum: Tratar filtragem como neutra.

7. 7

   Aplicar o teste da configuração

   Achado que muda com o ajuste pertence ao aparelho.

   Erro comum: Interpretar o achado sem repetir com outro ajuste.

8. 8

   Exigir o registro do ajuste

   Sem a configuração, o traçado é ininterpretável quanto a isso.

   Erro comum: Arquivar traçado sem os parâmetros usados.

9. 9

   Reconhecer a assimetria estética

   O sinal mais limpo pode ser o menos fiel.

   Erro comum: Associar aparência limpa a maior confiabilidade.

10. 10

    Ler a distorção da própria limpeza

    Distorção induzida por limiar compromete a acurácia diagnóstica.

    Erro comum: Considerar métodos de remoção de ruído isentos de efeito.

11. 11

    Ler a régua das comparações

    Métodos de limpeza são comparados a outros métodos de limpeza.

    Erro comum: Supor comparação contra o sinal verdadeiro.

12. 12

    Descrever a interpolação linear

    O trecho é apagado e uma reta é desenhada no lugar.

    Erro comum: Interpretar o segmento reconstruído como registro real.

13. 13

    Ler a taxa de automatismo

    Oitenta e quatro por cento automático, o restante com refinamento humano.

    Erro comum: Assumir processamento totalmente automático.

14. 14

    Reconhecer a correção seletiva

    Correção aplicada só em movimento, com repouso não modificado.

    Erro comum: Aplicar correção indiscriminadamente a todo o registro.

15. 15

    Notar a filtragem do filtro

    O sinal de correção é ele próprio filtrado para preservar o QRS.

    Erro comum: Ignorar que a correção também precisa ser corrigida.

16. 16

    Localizar a origem da deriva

    Mudança do potencial da pele sob pressão.

    Erro comum: Atribuir toda oscilação a mau contato elétrico.

17. 17

    Reconhecer a necessidade de outra medida

    A correção adaptativa exigiu um sensor de deformação como referência.

    Erro comum: Esperar corrigir o sinal usando apenas o próprio sinal.

18. 18

    Identificar variáveis de algoritmo

    Novecentas e trinta e sete variáveis fornecidas por análise automática.

    Erro comum: Tratar variáveis automáticas como medidas diretas.

19. 19

    Delimitar o que os achados são

    Propriedades do par sinal-algoritmo, e não do coração isolado.

    Erro comum: Transferir associações entre equipamentos que medem diferente.

20. 20

    Fechar pela pergunta da origem

    Perguntar se o achado veio do paciente ou da configuração.

    Erro comum: Laudar sem saber como o traçado foi processado.

Supradesnivelamento que some ao afrouxar o filtro

Achado gerado pela configuração, e não pelo paciente.

Linha de base perfeitamente reta

Possível remoção agressiva de componentes de baixa frequência.

Ausência de espícula em paciente estimulado

Possível atenuação por filtro ou remoção algorítmica.

Segmento retilíneo entre dois pontos do traçado

Compatível com trecho reconstruído por interpolação linear.

Deriva lenta que varia com a pressão do eletrodo

Origem provável em mudança do potencial da pele.

Traçado de repouso sem correção aplicada

Decisão de projeto que evita corrigir quando não é necessário.

Variáveis numéricas impressas pelo equipamento

Saídas de algoritmo, dependentes do fabricante e da versão.

Discordância entre equipamentos para o mesmo paciente

Diferença de pré-processamento entre algoritmos de medição.

Um filtro não distingue sinal de ruído por origem: distingue por faixa de frequência. O aparelho não sabe o que é fisiológico — sabe o que é lento e o que é rápido. E sinal clínico e ruído compartilham bandas: a oscilação lenta da linha de base é de baixa frequência, e o segmento ST também.

Por isso um filtro passa-alta agressivo limpa a linha de base e distorce o ST; e um filtro passa-baixa remove tremor muscular e, junto, atenua entalhes, espículas e amplitudes rápidas. Todo filtro é uma decisão sobre o que se está disposto A perder.

A lição: O pré-processamento faz parte do achado. O traçado impresso já é uma interpretação, com faixas inteiras de frequência removidas por critérios definidos antes de o paciente chegar. Daí o teste prático: um achado que muda com a configuração é dependente do processamento e deve ser confirmado em largura de banda diagnóstica padronizada. E a única maneira de saber é registrar a configuração: ela é dado clínico, não ajuste de conforto visual.

A assimetria estética explica a persistência do erro: filtros deixam o traçado bonito, e traçado bonito parece confiável — mas o sinal mais limpo pode ser o menos fiel. E isso está documentado: métodos de remoção de ruído enfrentam transformações de translação, aliasing modal, efeitos de fragmento e distorção induzida por limiar, e esses problemas comprometem A acurácia do diagnóstico baseado no eletrocardiograma. Os ganhos são medidos em decibéis — 2,42 máximo e 1,73 médio para ruído branco, 3,12 médio em ruído real — e sempre contra outros métodos de limpeza, nunca contra o sinal verdadeiro, que ninguém tem.

O caso mais literal: existe algoritmo que remove artefatos de estimulação porque eles podem interferir na análise da forma de onda — e a remoção se dá por Interpolação linear, apenas quando a inclinação excede um limiar predefinido.

Interpolação linear significa apagar o trecho e desenhar uma reta no lugar. Um pedaço do traçado que aparece na tela foi literalmente traçado pelo software. E o processo resolveu 84% dos Arquivos automaticamente, com os demais exigindo refinamento guiado pelo usuário — ou seja, em cerca de um sexto dos casos um humano decidiu onde apagar.

Uma decisão de projeto revela consciência do risco: num sistema sem contato, a correção é aplicada seletivamente só durante movimento, deixando O registro de repouso não modificado — corrigir é arriscado o bastante para que se prefira não corrigir quando não é necessário. E a correção é desenhada para preservar A morfologia do QRS por filtragem do próprio sinal de correção: filtra-se o filtro. Os autores rotulam o trabalho como prova de conceito.

E a origem do artefato pode não ser cardíaca: em eletrodos estiráveis, as derivas induzidas por pressão permanecem negligenciadas e são mais significativas que as induzidas por deformação; o modelo de impedância pele-eletrodo tem limitações para explicá-las, e a origem primária está na mudança do potencial da pele.

Aquela oscilação da linha de base vinha da pele — e nenhuma leitura cardiológica do traçado chegaria a isso, porque a informação necessária não está no traçado. A correção validada foi adaptativa, com um sensor de deformação como referência de ruído, superior às filtragens estáticas: para corrigir bem, foi preciso medir outra coisa além do sinal.

No topo da cadeia, análises inteiras rodam sobre saídas de algoritmo: num estudo com 21.176 pacientes consecutivos, foram analisadas 937 variáveis fornecidas por algoritmo de análise automática, com associações fortes com morte súbita — deflexão intrinsecoide do QRS em DI (p = 4,6 × 10⁻⁸), amplitude pico a pico do QRS em aVR (p = 1,9 × 10⁻⁵), amplitude da onda Q em V1 (p = 7,6 × 10⁻⁶) e amplitude da onda T em aVR (p = 3,5 × 10⁻⁷).

A pesquisa herdou o pré-processamento do equipamento: onde começa o QRS, como se mede uma amplitude, o que conta como deflexão. Isso não invalida nada, mas define o que os achados são — propriedades do par sinal-algoritmo, e não do coração isolado —, com a consequência prática de que associações obtidas com um algoritmo não são automaticamente transferíveis para outro que meça diferente. Isto que eu estou vendo veio do paciente, ou da configuração?

O que cada filtro custa e o que o software desenha.

• Comparações são feitas contra outros métodos de limpeza, não contra o sinal verdadeiro.
• O algoritmo de remoção de espículas foi automático em 84% dos arquivos.

Tratar o traçado como registro direto

Ele é a saída de uma cadeia de etapas.

Supor que o aparelho reconhece o fisiológico

Ele separa por frequência, não por origem.

Imaginar separação limpa entre sinal e ruído

As bandas se sobrepõem.

Avaliar ST em modo de monitorização

O corte agressivo distorce o segmento.

Concluir ausência de espícula sem checar o filtro

O passa-baixa atenua deflexões rápidas.

Tratar filtragem como neutra

Ela é decisão sobre o que se aceita perder.

Interpretar sem repetir com outro ajuste

Achado que muda com a configuração é do aparelho.

Arquivar traçado sem os parâmetros

Sem eles, o achado fica ininterpretável.

Associar aparência limpa a confiabilidade

O sinal mais limpo pode ser o menos fiel.

Considerar a limpeza isenta de efeito

Há distorção induzida por limiar declarada.

Interpretar segmento interpolado como real

Ele foi desenhado como reta pelo software.

Assumir processamento totalmente automático

Parte dos arquivos exigiu refinamento humano.

Atribuir toda deriva a mau contato

A origem pode estar no potencial da pele.

Transferir associações entre algoritmos

Medidas automáticas dependem do equipamento.

Da definição de ruído às variáveis automáticas.
