As cinco densidades e a lógica da radiografia
As cinco densidades da radiografia e o achado como substituição de um tom por outro
Ar, gordura, partes moles, osso e metal formam a escala de atenuação que organiza a radiografia.
O caso
Caso 1. Um homem de 44 anos chega com quatro dias de febre e tosse com secreção. A radiografia de tórax mostra uma área esbranquiçada na parte de baixo do pulmão direito. E acontece uma coisa curiosa: a borda direita do coração, que aparecia nítida numa radiografia antiga dele, sumiu — não está apagada, está ausente.
Dentro da mancha branca, se olhar com atenção, aparecem umas ramificações escuras, como galhos pretos desenhados dentro da nuvem.
Caso 2. Uma mulher de 27 anos, alta e magra, sente dor súbita no peito e falta de ar enquanto estava sentada. A radiografia mostra o oposto: uma faixa mais escura que o normal no alto do hemitórax esquerdo, e dentro dela nenhuma marca de vaso — e uma linha fina, curva, separando essa faixa do resto do pulmão.
Um paciente ficou mais branco onde deveria ser preto. A outra ficou mais preta onde deveria ser cinza com marcas.
O modelo mental
A radiografia projeta estruturas tridimensionais em um plano. As cinco densidades são um vocabulário inicial, mas localização exige incidência, qualidade técnica, simetria e sinais como apagamento de contornos. Opacidade é descrição, não etiologia.
Em cada etapa, separe descrição, inferência e decisão. Essa distinção torna visível onde a evidência termina, onde começa o julgamento e qual dado exigiria revisão.
O capítulo anterior estabeleceu que a radiografia mede uma coisa só: quanto cada tecido barra o feixe de raios X. Falta agora a consequência prática dessa medida única — e ela é surpreendentemente econômica. Como o quanto se barra depende sobretudo da densidade do material e do peso dos átomos que o formam, os materiais do corpo humano se agrupam em cinco faixas, e só cinco.

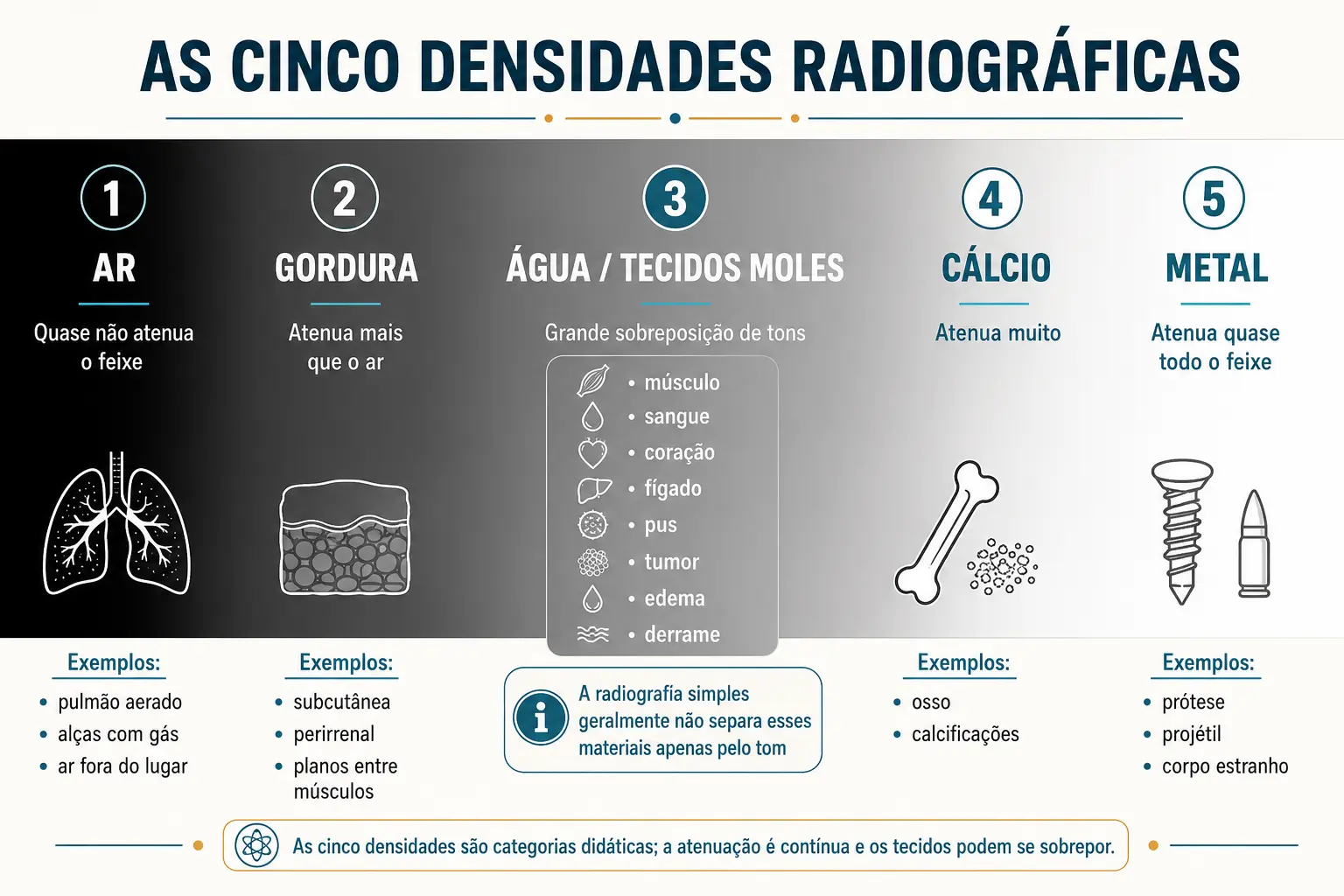

Do que barra menos ao que barra mais: ar, que quase não barra e aparece preto; gordura, que barra um pouco mais e aparece cinza escuro; água, que engloba todos os tecidos moles e aparece cinza médio; cálcio, presente no osso e nas calcificações, que barra muito e aparece branco; e metal, que barra quase tudo e aparece branco intenso. Não existe um sexto tom porque não existe uma sexta faixa de atenuação no corpo.
A faixa da água é a mais importante e a mais traiçoeira. Nela cabem músculo, sangue, coração, fígado, pus, tumor, edema e derrame — todos com atenuação parecida, todos do mesmo cinza. A radiografia, por construção, não distingue um do outro. É por isso que o laudo diz consolidação, opacidade ou velamento, que são descrições de tom, e não diz pneumonia, que é um diagnóstico.

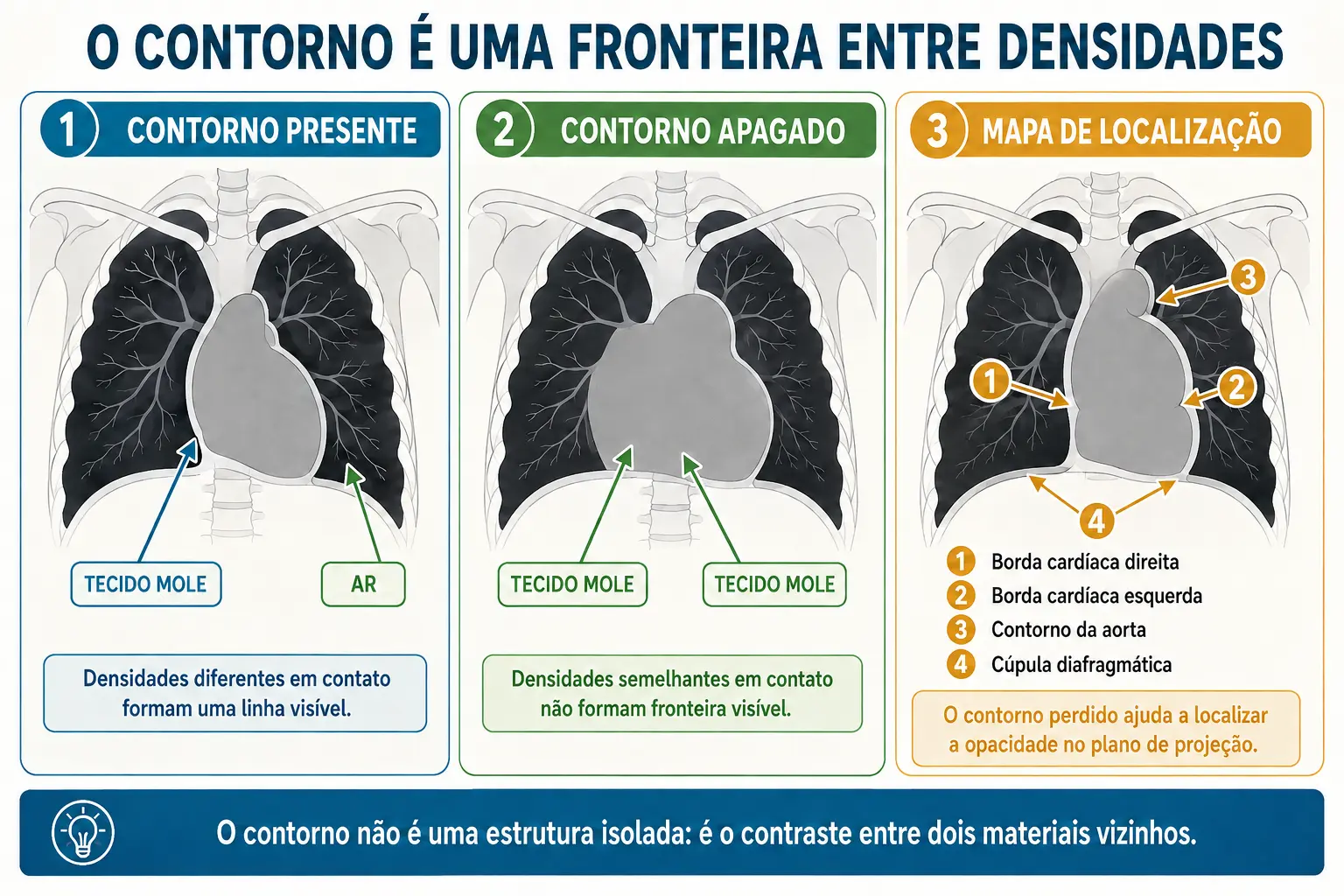

Da escala sai o segundo princípio, e ele explica o caso 1. Uma linha, um contorno, uma borda — tudo isso só existe onde dois materiais de densidades diferentes se encostam. A borda do coração aparece porque o coração, que é água, está encostado no pulmão, que é ar. Se o pulmão vizinho se enche de líquido, ele passa a ser água também, e dois materiais iguais encostados não produzem nenhuma linha entre si.
Por isso o contorno some. E, como cada porção do pulmão encosta numa estrutura diferente — a borda direita do coração, a borda esquerda, a aorta, as cúpulas do diafragma —, saber qual contorno desapareceu diz em que parte do pulmão está a doença, sem precisar de outro exame. É uma dedução anatômica feita a partir de uma ausência.
Dentro da área preenchida do caso 1 havia galhos pretos. Eles têm explicação direta na escala: os alvéolos se encheram de líquido e viraram água, mas os brônquios continuaram cheios de ar. Ar dentro de água aparece preto dentro de branco, e o desenho ramificado que se enxerga é a própria árvore brônquica. Esse achado informa duas coisas de uma vez: o processo está dentro dos alvéolos, e a via aérea daquela região continua aberta.
A pergunta central
Uma pergunta explícita delimita o que o dado pode e não pode decidir.
“Qual densidade substituiu qual tecido, em que localização e com que efeito sobre contornos vizinhos?”
A radiografia projeta estruturas tridimensionais em um plano. As cinco densidades são um vocabulário inicial, mas localização exige incidência, qualidade técnica, simetria e sinais como apagamento de contornos. Opacidade é descrição, não etiologia.
“Por que só existem cinco tons?”
Os materiais do corpo se agrupam em cinco faixas de atenuação.
“Mancha branca no pulmão é pneumonia?”
É água no lugar do ar: pus, sangue, edema e tumor são iguais.
“Por que o contorno do coração some?”
Contorno é fronteira entre densidades diferentes.
Aplicação passo a passo
Parta da pergunta, valide a técnica, localize o achado e só depois nomeie hipóteses. A modalidade e o protocolo fazem parte da interpretação.
- 1
Lembrar que só há uma grandeza medida
Quanto cada material barra o feixe de raios X.
Erro comum: Esperar que a radiografia distinga composição química.
- 2
Traduzir laudo de tom em descrição
Opacidade e velamento descrevem tom, não diagnóstico.
Erro comum: Tomar a descrição do laudo por conclusão etiológica.
- 3
Definir o achado como substituição

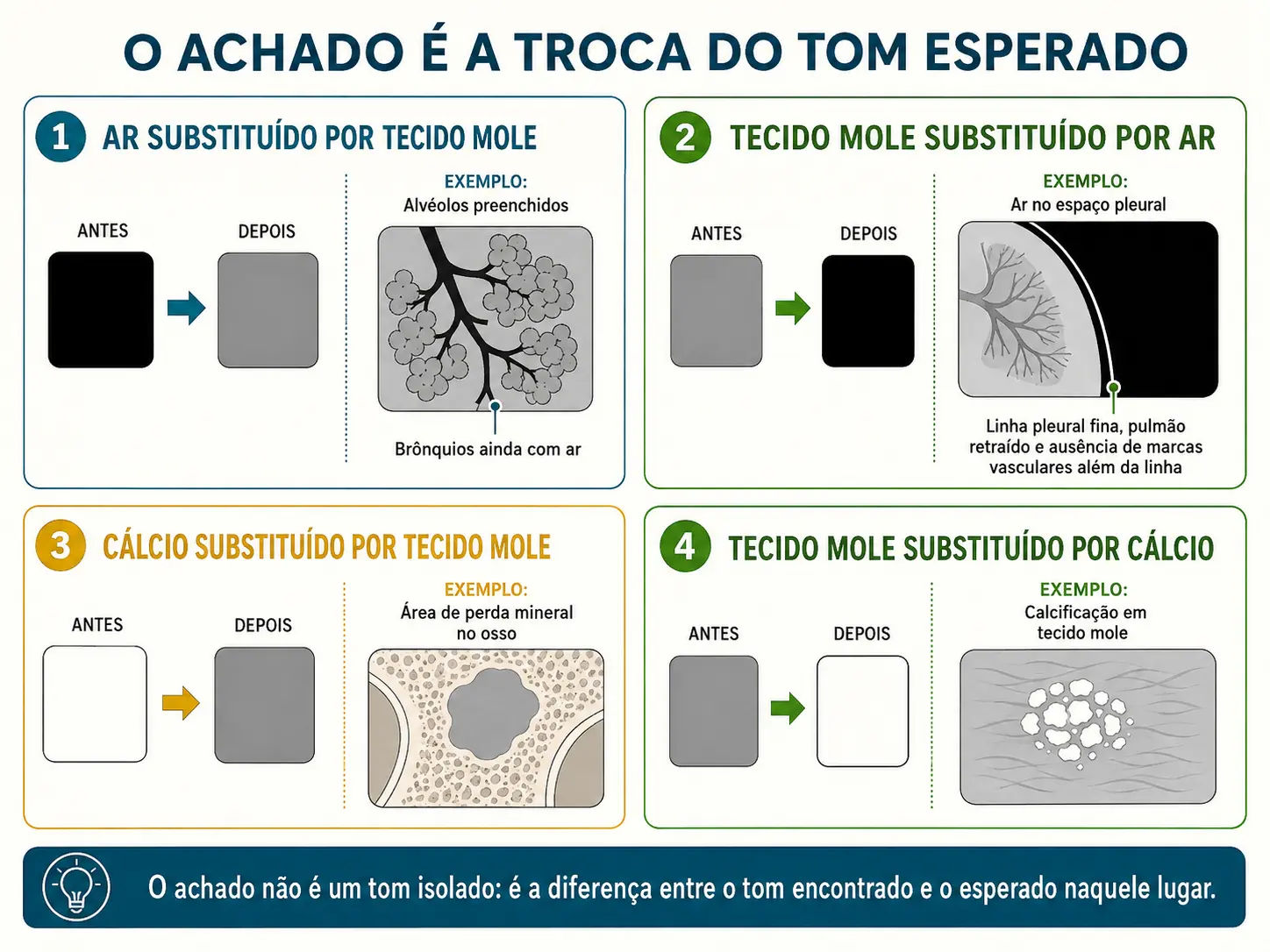

Um tom ocupou o lugar de outro onde não devia.
Erro comum: Descrever o tom sem dizer o que ele substituiu.
- 4
Usar o contorno perdido para localizar
Cada porção do pulmão encosta numa estrutura diferente.
Erro comum: Pedir outro exame antes de esgotar essa dedução.
- 5
Separar ver o achado de explicar a causa
A tomografia acha alteração sutil de base.
Erro comum: Encerrar a investigação no achado visível.
- 6
Lembrar do corpo estranho invisível
Objeto de composição próxima ao tecido mole não contrasta.
Erro comum: Excluir corpo estranho por radiografia normal.
- 7
Separar mascaramento de risco

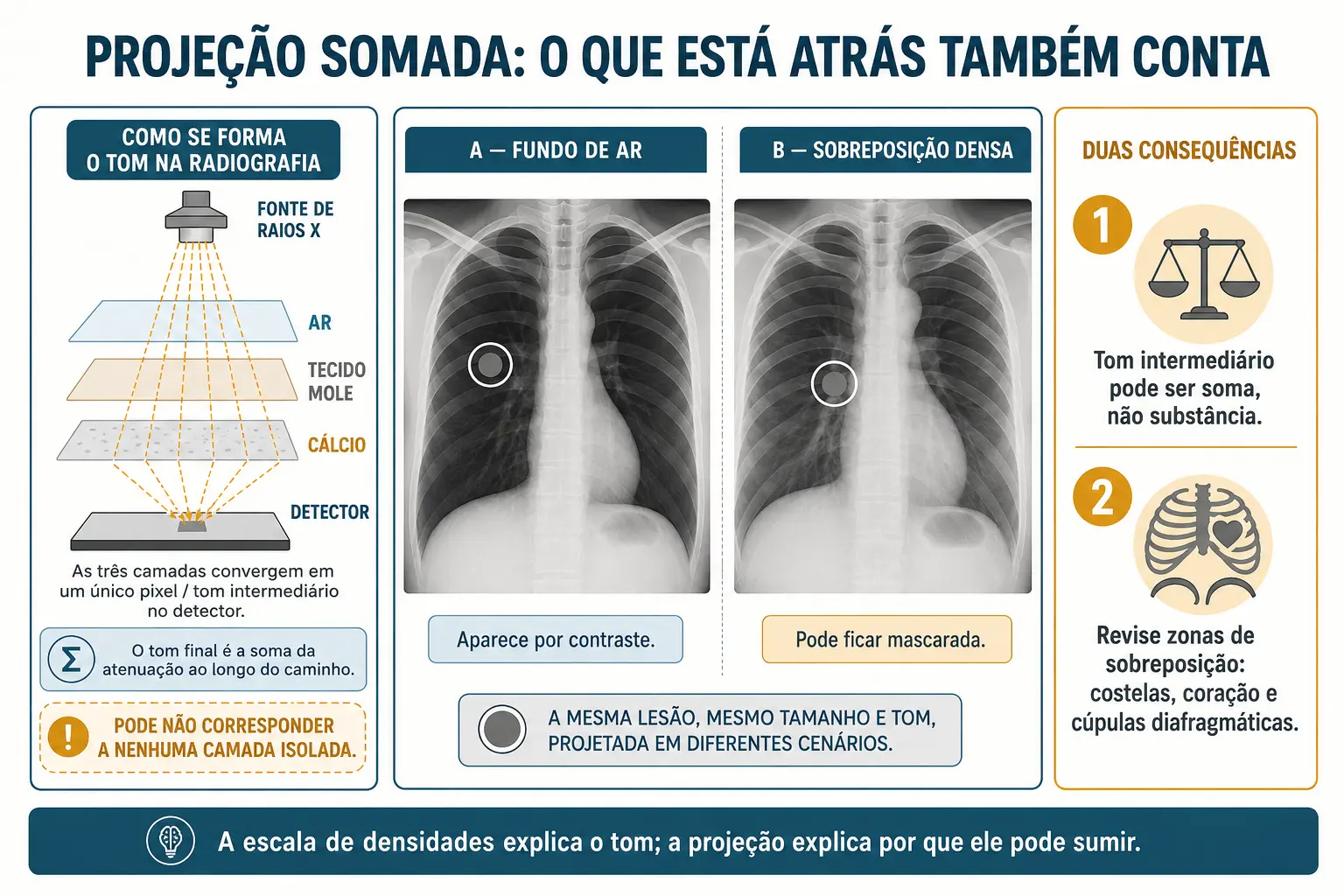

Densidade explica ocultação e prediz mal câncer futuro.
Erro comum: Usar o mesmo número para responder duas perguntas.
- 8
Fechar o caso 2
Água virou ar no espaço pleural e o pulmão recuou.
Erro comum: Procurar a doença no que ficou preto e não no que recuou.
Exemplo resolvido
Volte ao caso e aplique o modelo sem pular da seta do laudo para a conclusão. O ponto de controle é: Qual densidade substituiu qual tecido, em que localização e com que efeito sobre contornos vizinhos?
| Pergunta do caso | Peça que responde | Resposta em uma linha |
|---|---|---|
| Mancha branca é pneumonia? | Faixa da água | É água no lugar do ar; a substância a imagem não diz |
| Por que o contorno do coração sumiu? | Fronteira de densidades | Água encostada em água não forma linha |
| O que são os galhos pretos? | Ar dentro de água | Brônquios aerados em alvéolos preenchidos |
| Como aparece ar a mais? | Espaço pleural | Ar onde deveria haver só uma película de líquido |

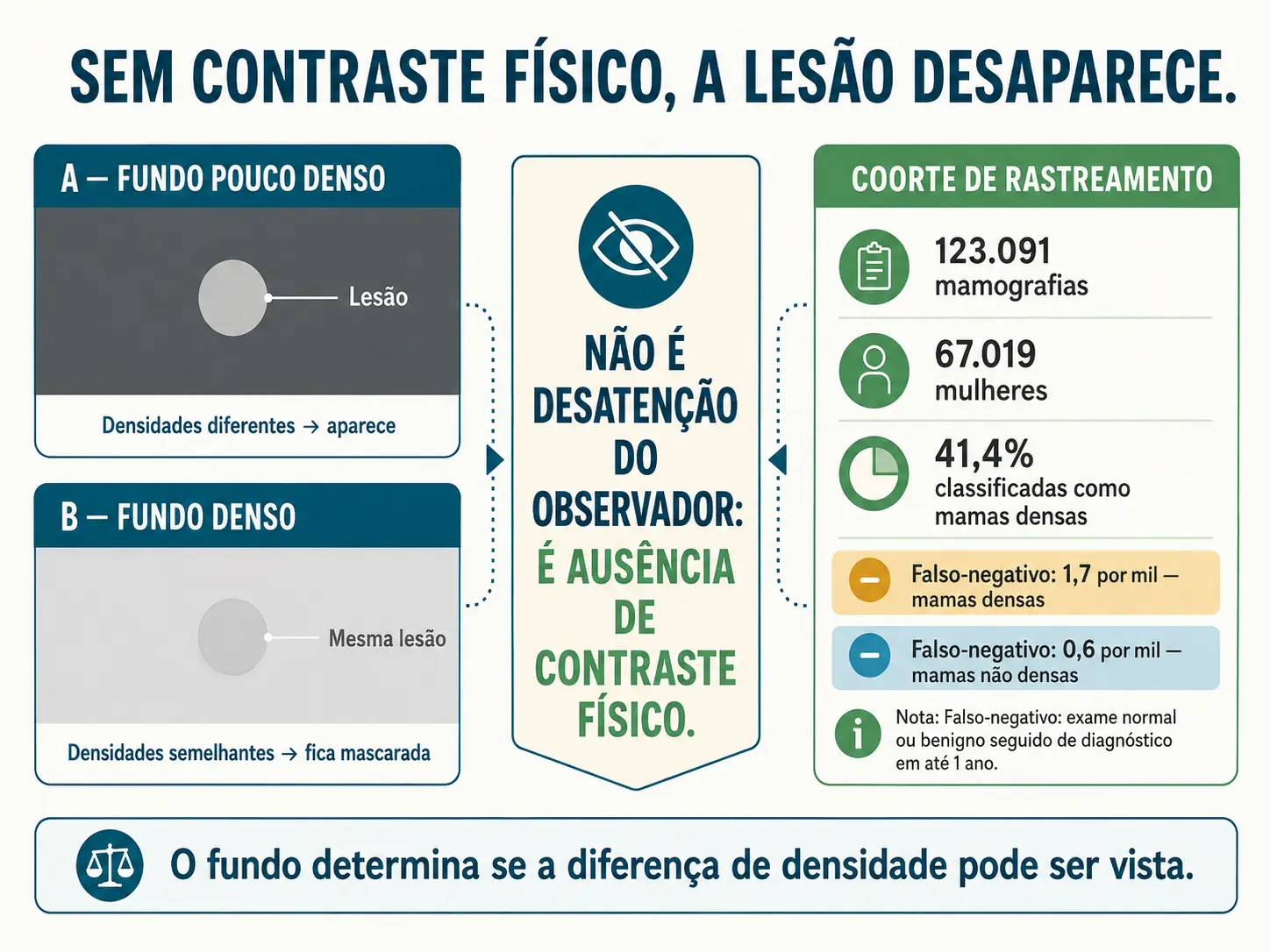

| Por que uma lesão não aparece? | Mascaramento | Sem diferença de densidade não há contraste |
As cinco densidades e o que cabe em cada uma
| Densidade | Aspecto | O que cabe nela | Uso clínico direto |
|---|---|---|---|
| Ar | Preto | Pulmão aerado, alças intestinais, ar fora do lugar | Contraste natural do tórax e do abdome |
| Gordura | Cinza escuro | Subcutâneo, gordura perirrenal, planos entre músculos | Comparação de atenuação entre órgãos identifica esteatose |
| Água | Cinza médio | Músculo, sangue, órgãos, pus, tumor, edema, derrame | Todos indistinguíveis entre si na radiografia |
| Cálcio | Branco | Osso e calcificações | Quantificável, como no escore de cálcio coronário |
| Metal | Branco intenso | Próteses, projéteis, objetos engolidos | Alta visibilidade, com contorno geométrico |
- Opacidade, consolidação e velamento são descrições do tom encontrado, não diagnósticos: a radiografia informa que ali há material da faixa da água, e não qual material é.
- Radiografia normal não exclui corpo estranho: objetos com composição próxima à dos tecidos moles não produzem contraste, e é por isso que a tomografia tem sensibilidade superior nesse cenário.
Limites e armadilhas
- Ler o cinza médio como se ele nomeasse a substância
- Sangue, pus, tumor e edema aparecem iguais.
- Tomar a descrição do laudo por diagnóstico
- Opacidade e velamento descrevem tom, não etiologia.
- Julgar um tom sem saber o esperado da região
- Sem tom esperado não existe substituição a identificar.
- Tratar contorno como se fosse estrutura
- Ele é a fronteira entre duas densidades diferentes.
- Confundir contorno ausente com contorno borrado
- Densidades iguais encostadas não formam linha alguma.
- Não usar o contorno perdido para localizar
- A ausência informa qual porção do pulmão está doente.
Regra prática para o atendimento
Feche o raciocínio em voz alta e deixe um plano que outra pessoa consiga revisar.
- 01Confirme técnica e projeção, percorra as densidades e localize a alteração antes de nomear doença.
- 02Lembrar que só há uma grandeza medida
- 03Estabelecer o tom esperado daquela região
- 04Usar o contorno perdido para localizar a lesão
- 05Situar a gordura entre o ar e a água
- 06Fechar pela pergunta do tom esperado e do encontrado
Questões (10)
Ponte para o atendimento
No caso vinculado, formule primeiro a pergunta que a imagem precisa responder. Identifique modalidade, protocolo, qualidade e comparação disponível; descreva localização e padrão antes de propor etiologia. Depois diga o que um exame normal não exclui e qual achado exige comunicação imediata.
Feche com a conduta, o responsável por achados incidentais e uma explicação proporcional de contraste ou radiação quando aplicável.
Revisão espaçada
Quais são as cinco densidades radiográficas, na ordem do que barra menos ao que barra mais? Por que sangue, pus e tumor aparecem com o mesmo tom? Por que a borda do coração desaparece quando o pulmão vizinho se enche de líquido?
Explique os dois casos de abertura por inteiro: por que a área branca com perda do contorno cardíaco e ramificações pretas internas corresponde a ar substituído por água com via aérea aberta, e por que a faixa escura sem marcas vasculares delimitada por uma linha curva corresponde a ar num espaço que deveria conter só líquido. Inclua na resposta o que é mascaramento por igualdade de densidade e por que ele não é falha de atenção.
