Raciocínio Clínico e Exames › A imagem
Cada método enxerga uma propriedade diferente
Cada método de imagem enxerga uma propriedade física diferente do mesmo corpo
Radiografia, ultrassom, tomografia e ressonância respondem a propriedades físicas diferentes; escolha começa pela pergunta.
O caso

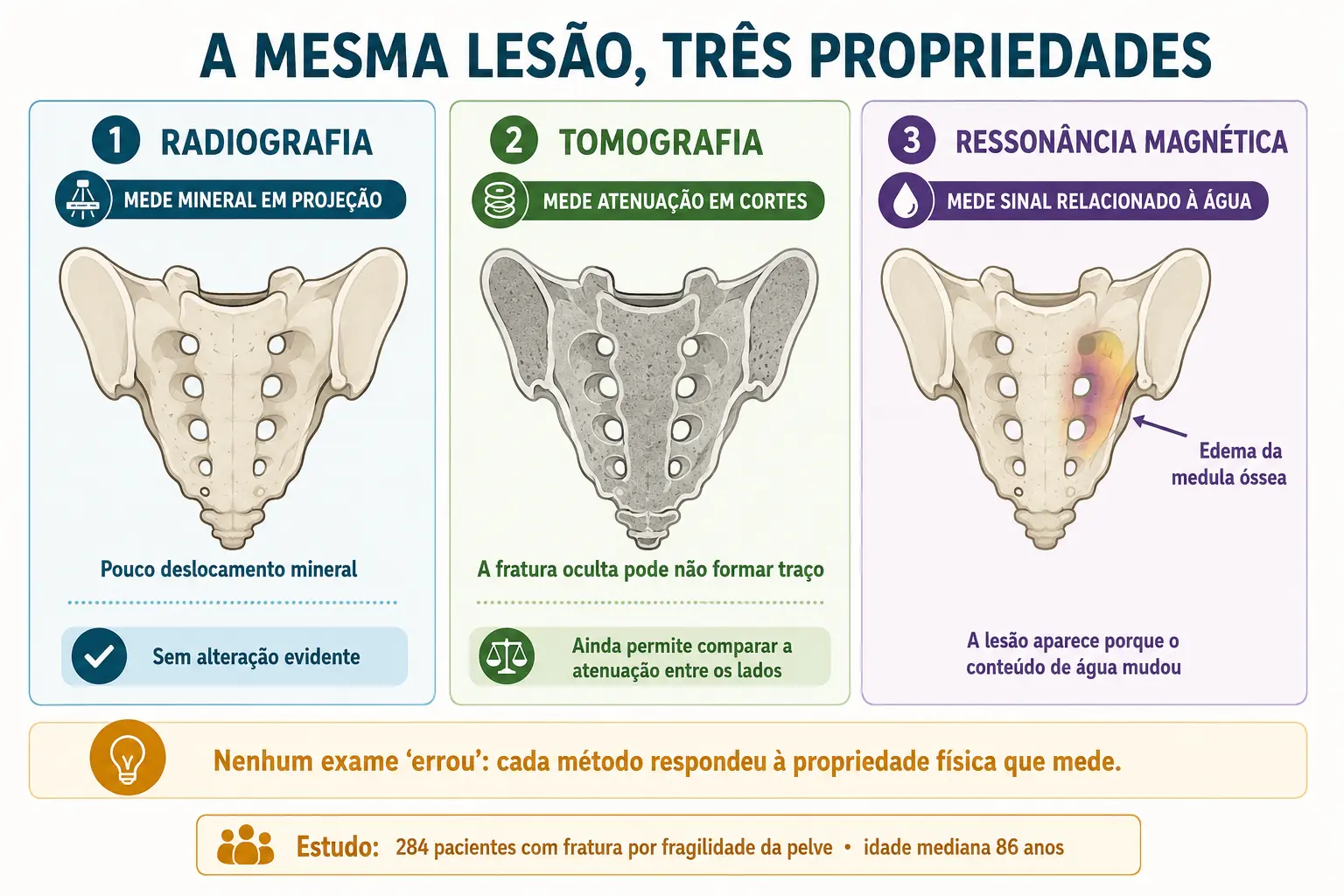

Caso 1. Uma senhora de 86 anos escorrega em casa, senta no chão com o próprio peso e passa a sentir dor na região do quadril e nas costas baixas. Não consegue andar direito. A radiografia da bacia volta sem fratura visível. A tomografia, feita depois, também não mostra traço evidente de fratura.
A ressonância magnética, pedida por insistência da dor, mostra edema da medula óssea no sacro — o osso está fraturado. Três exames, três respostas diferentes, e nenhum dos três errou.
Caso 2. No pronto-socorro, um paciente acabou de receber um cateter venoso central. O protocolo do serviço pede radiografia de tórax para confirmar a posição, e a radiografia demora. O médico faz uma ultrassonografia à beira do leito e, em poucos minutos, confirma que o cateter está no lugar certo.
O mesmo objeto — um tubo de plástico dentro de uma veia — foi procurado por dois caminhos completamente diferentes: um mede o que atravessa o corpo, o outro escuta o que volta.
O modelo mental
Imagem não é fotografia neutra da anatomia. Atenuação de raios X, reflexão do som, densidade eletrônica e comportamento de prótons produzem contrastes distintos. Um exame pode ser normal porque o método é pouco sensível para a propriedade procurada, não porque o processo inexiste.
Em cada etapa, separe descrição, inferência e decisão. Essa distinção torna visível onde a evidência termina, onde começa o julgamento e qual dado exigiria revisão.
Comece por uma pergunta que quase nunca é feita: o que, fisicamente, está sendo medido quando alguém diz que fez uma imagem? A resposta muda em cada método, e é dela que sai tudo o que vem depois — o que aparece, o que não aparece, quanto custa, quanto demora e quanta radiação envolve.
Na radiografia, uma fonte emite raios X de um lado do corpo e um detector recebe do outro o que sobrou. Cada tecido barra uma fração do feixe conforme sua densidade e a composição dos átomos que o formam. Osso, cheio de mineral com átomos pesados, barra muito e chega pouco ao detector — por convenção, aparece branco. Ar quase não barra e aparece preto. Entre os dois extremos ficam os tecidos moles, e é por isso que uma radiografia distingue mal um músculo de um órgão vizinho: os dois barram quase igual.

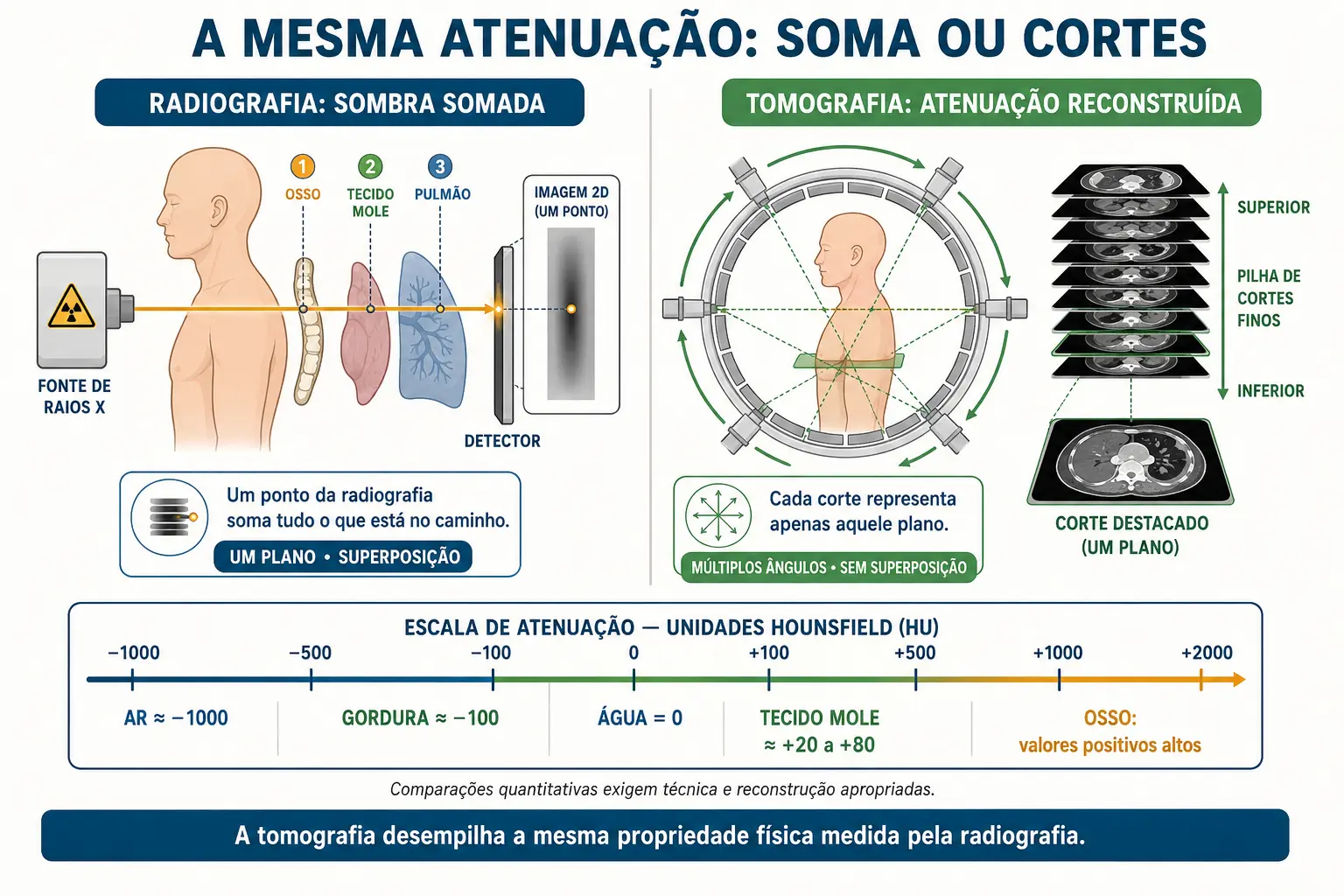

Há uma segunda característica da radiografia que decide muito da leitura: ela é uma sombra somada. Tudo o que está no caminho do feixe — pele, músculo, costela, pulmão, coração, coluna — se projeta num único plano. O que se vê num ponto da imagem é o resultado de todas as estruturas empilhadas naquela linha, e não o conteúdo de uma delas.
A tomografia usa os mesmos raios X, mas muda o arranjo: o feixe gira em torno do paciente e a atenuação é medida de muitos ângulos. Com essas medidas, o computador reconstrói cortes finos. Duas consequências mudam a leitura. A primeira é o fim da superposição: cada corte mostra o que está naquele plano, sem as estruturas de cima e de baixo empilhadas. A segunda é que a atenuação vira um número numa escala padronizada, ancorada de modo que a água fica em zero e o ar, em torno de mil negativo — o que permite comparar o mesmo ponto entre exames e entre pacientes.
Foi exatamente essa escala que um estudo de 2026 usou como ferramenta: em 284 pacientes com 65 anos ou mais e fratura de fragilidade da pelve, mediana de idade de 86 anos e 83% de mulheres, os autores mediram a atenuação em regiões de interesse do sacro e compararam o lado suspeito com o contralateral, buscando revelar fraturas que a leitura visual da tomografia não mostrava. O ponto de partida do trabalho é o do nosso caso 1: a ressonância tem alta sensibilidade para edema da medula óssea, mas é cara e às vezes contraindicada, enquanto a tomografia é acessível e pode não mostrar a fratura oculta.

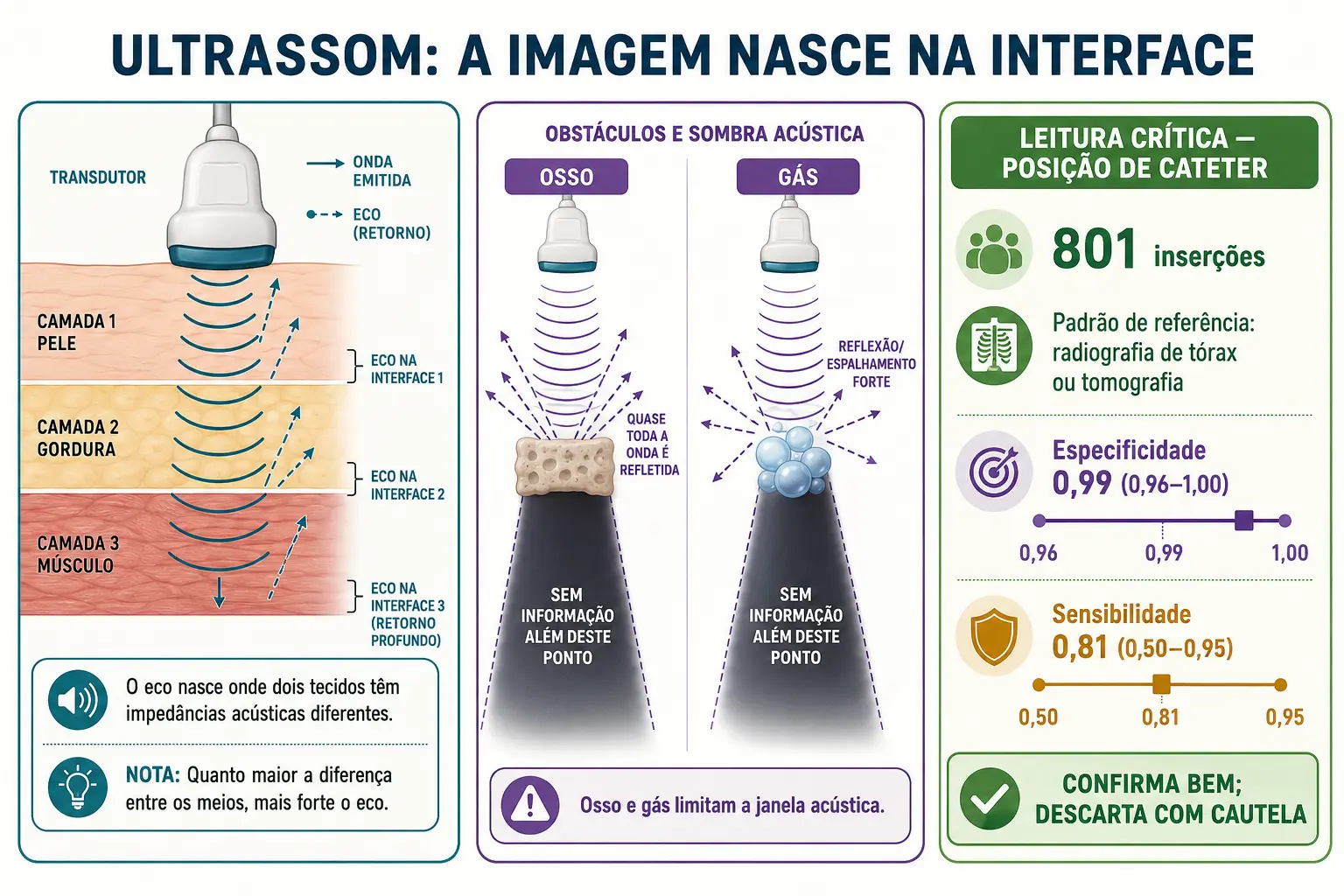

A ultrassonografia parte de outro princípio. Um transdutor emite pulsos de som de alta frequência e escuta o que volta. O eco nasce nas fronteiras entre meios com resistência diferente à passagem do som: quanto maior a diferença entre dois tecidos vizinhos, mais forte o eco naquela interface. Não há radiação ionizante, a imagem é em tempo real e o aparelho vai até o paciente — três vantagens práticas enormes.
A pergunta central
Uma pergunta explícita delimita o que o dado pode e não pode decidir.
“Qual propriedade precisa ser vista e qual método a mostra com benefício maior que custo e risco?”
Imagem não é fotografia neutra da anatomia. Atenuação de raios X, reflexão do som, densidade eletrônica e comportamento de prótons produzem contrastes distintos. Um exame pode ser normal porque o método é pouco sensível para a propriedade procurada, não porque o processo inexiste.
“Como o osso quebrado não aparece na radiografia?”
Ela lê mineral, e o mineral quase não se deslocou.
“Por que a ressonância mostrou a fratura?”
Ela lê água, e a medula óssea acumulou água.
“A tomografia não vê tudo que a radiografia vê?”
Vê a mesma propriedade, sem superposição — não outra.
Aplicação passo a passo
Parta da pergunta, valide a técnica, localize o achado e só depois nomeie hipóteses. A modalidade e o protocolo fazem parte da interpretação.
- 1
Recusar a ideia de fotografia
Nenhum método fotografa: cada um mede uma propriedade.
Erro comum: Esperar que a imagem mostre o corpo como ele é.
- 2
Lembrar que a radiografia é sombra somada
Tudo o que está no caminho se projeta num plano.
Erro comum: Ler um ponto da imagem como se fosse uma estrutura só.
- 3
Reconhecer o ganho real da tomografia
Cortes sem superposição e escala numérica comparável.
Erro comum: Chamar de mais moderna sem saber o que mudou.
- 4
Situar a ressonância nos prótons
Lê água e gordura, e por isso enxerga tecido mole.
Erro comum: Pedi-la para procurar mineral deslocado.
- 5
Comparar desempenhos por método
Na mesma doença, 68% a 100%, 95% a 97% e 83%.
Erro comum: Supor desempenho equivalente entre modalidades.
- 6

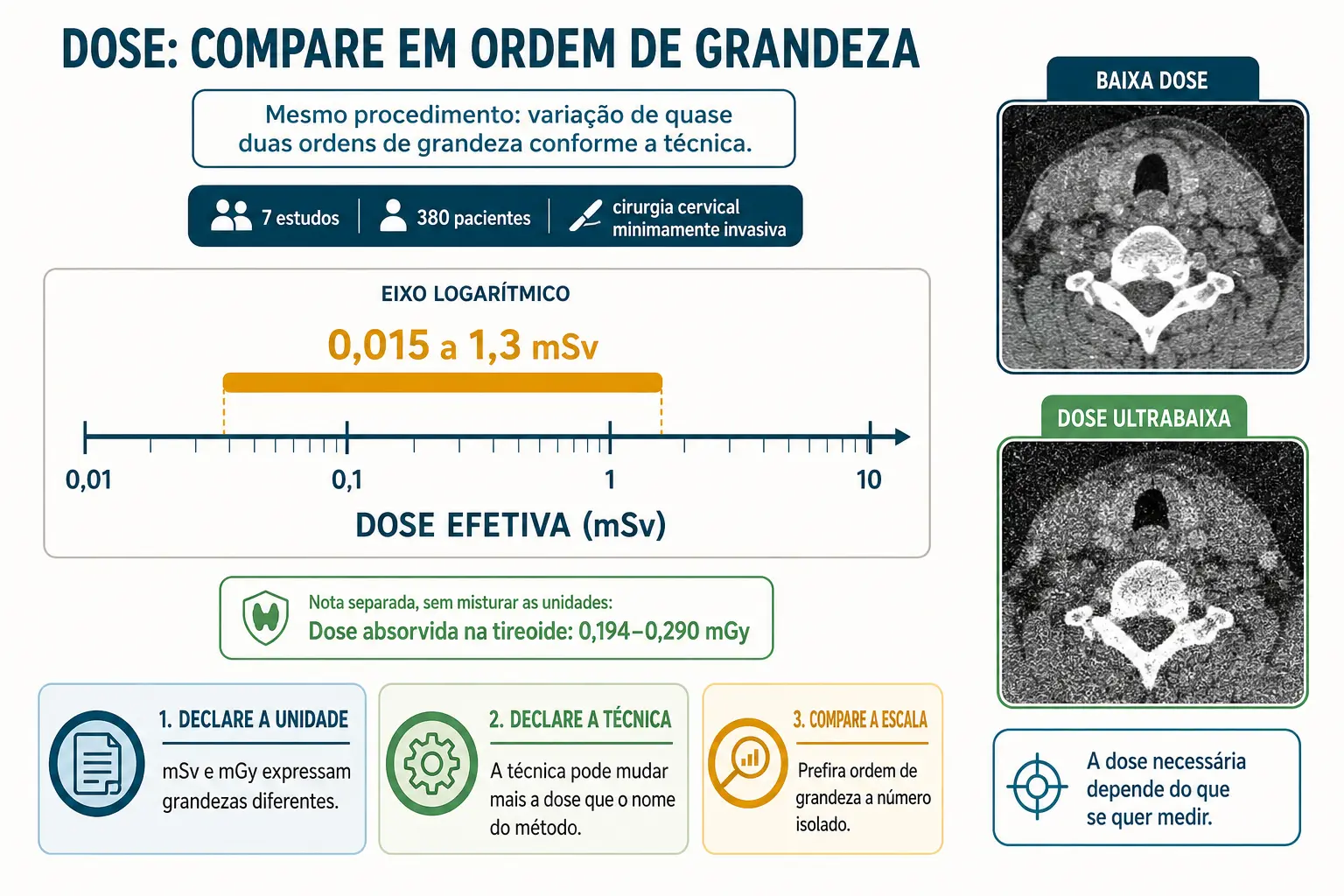

Trazer a radiação para a conta
Compare em ordem de grandeza, com unidade e técnica.
Erro comum: Citar número de dose sem dizer unidade nem técnica.
- 7
Considerar disponibilidade e tempo
À beira do leito e em minutos também é informação.
Erro comum: Ignorar o custo de esperar pelo exame ideal.
- 8
Fechar o caso 2
Propriedade escolhida por resposta rápida e sem radiação.
Erro comum: Tratar um exame negativo à beira do leito como definitivo.
Exemplo resolvido
Volte ao caso e aplique o modelo sem pular da seta do laudo para a conclusão. O ponto de controle é: Qual propriedade precisa ser vista e qual método a mostra com benefício maior que custo e risco?
| Pergunta do caso | Peça que responde | Resposta em uma linha |
|---|---|---|
| Como a fratura não apareceu? | Propriedade lida | Raio X lê mineral, e o mineral não se deslocou |
| Por que a ressonância mostrou? | Prótons | Ela lê água, e a medula óssea acumulou água |
| A tomografia vê mais que o raio X? | Mesma propriedade | Vê a mesma coisa, só que sem superposição |
| Por que o ultrassom não passa do pulmão? | Interface acústica | O gás devolve quase todo o som e faz sombra |
| Por que não pedir sempre o mais completo? | Radiação e contexto | Dose, disponibilidade e a pergunta em jogo decidem |

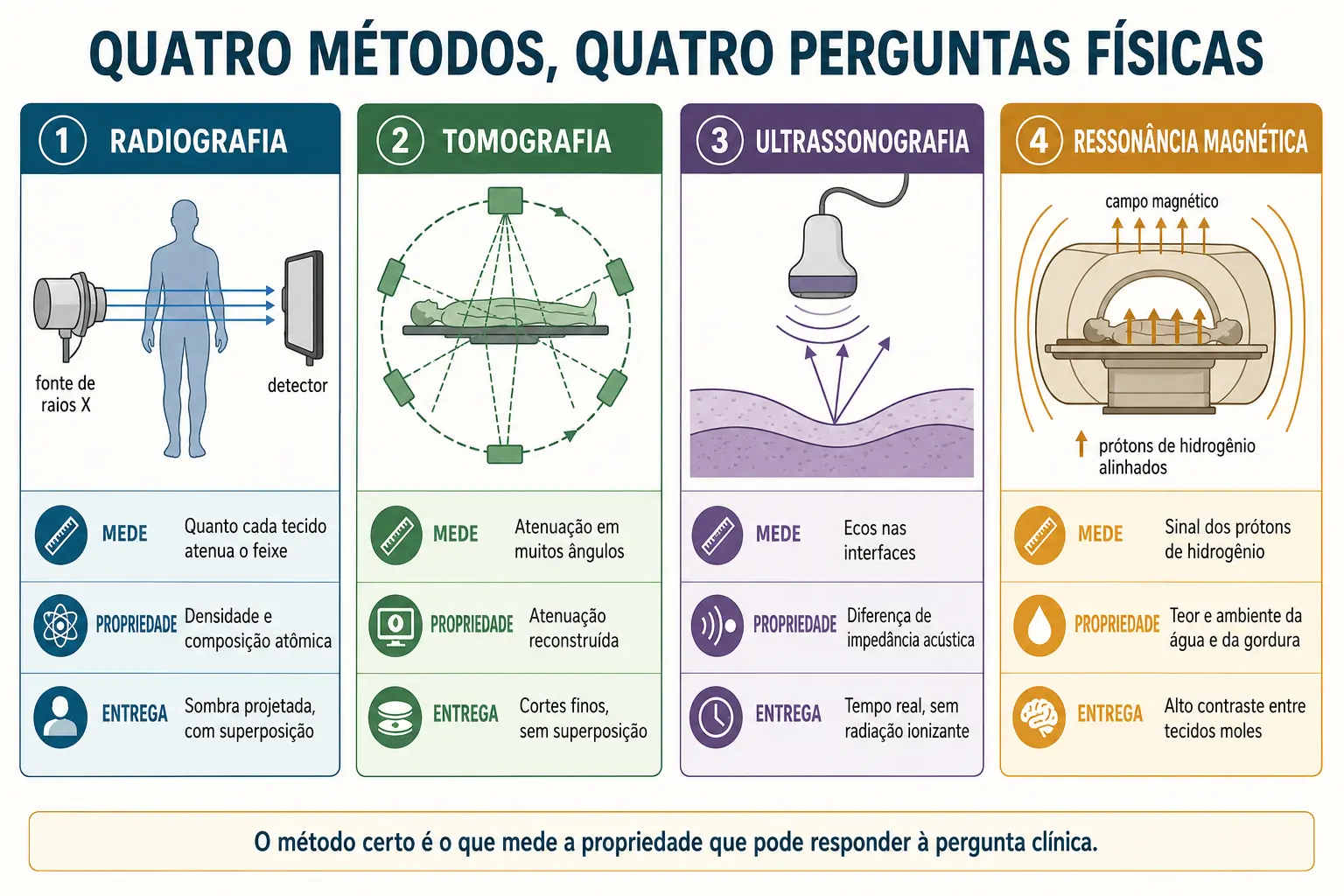

Os quatro métodos e o que cada um mede
| Método | Propriedade medida | Enxerga bem | Enxerga mal |
|---|---|---|---|
| Radiografia | Quanto o tecido barra os raios X | Osso, gás, cálcio, metal e o contorno entre eles | Diferenças entre tecidos moles vizinhos |
| Tomografia | A mesma atenuação, de muitos ângulos, em cortes | Detalhe espacial sem superposição, com escala numérica | Alterações que não mudam a atenuação |
| Ultrassonografia | Eco nas interfaces entre tecidos | Líquido, vasos, órgãos superficiais e movimento | Atrás de osso e de gás |
| Ressonância magnética | Comportamento dos prótons de hidrogênio | Tecido mole, edema e conteúdo de água | Estruturas com pouco hidrogênio e detalhes calcificados |
- Acurácia de método de imagem quase sempre é medida contra outro método de imagem: o padrão de referência precisa ser nomeado, porque ele carrega os próprios erros para dentro do número.
- Laudos divergentes entre dois métodos não indicam que um deles falhou: indicam que cada um respondeu à pergunta física que sabe responder.
Limites e armadilhas
- Tratar a imagem como fotografia do corpo
- Cada método mede uma propriedade e a converte em cinza.
- Supor hierarquia entre os métodos
- Mais recente não significa que enxergue tudo do anterior.
- Esquecer que a radiografia soma o caminho
- Um ponto da imagem não corresponde a uma estrutura só.
- Esperar contraste entre tecidos moles no raio X
- Eles barram o feixe de modo semelhante.
- Insistir no ultrassom além de osso ou gás
- A sombra acústica é consequência da própria física.
- Descartar fratura por dois exames normais
- Se o mineral não mudou, procure o método que lê água.
Regra prática para o atendimento
Feche o raciocínio em voz alta e deixe um plano que outra pessoa consiga revisar.
- 01Formule a pergunta anatômica ou funcional antes de escolher o método e preveja o que fará com resultado positivo, negativo ou inconclusivo.
- 02Recusar a ideia de que a imagem fotografa o corpo
- 03Lembrar que a radiografia é sombra somada
- 04Prever onde o som vai parar
- 05Verificar o padrão de referência usado
- 06Fechar pela pergunta da propriedade física
Questões (10)
Ponte para o atendimento
No caso vinculado, formule primeiro a pergunta que a imagem precisa responder. Identifique modalidade, protocolo, qualidade e comparação disponível; descreva localização e padrão antes de propor etiologia. Depois diga o que um exame normal não exclui e qual achado exige comunicação imediata.
Feche com a conduta, o responsável por achados incidentais e uma explicação proporcional de contraste ou radiação quando aplicável.
Revisão espaçada
Qual propriedade física cada um dos quatro métodos mede? Por que a radiografia distingue mal dois tecidos moles vizinhos? Por que uma fratura por fragilidade pode aparecer na ressonância e não na tomografia?
Explique os dois casos de abertura por inteiro: por que a fratura da senhora de 86 anos só apareceu no método que lê água, e por que a ultrassonografia à beira do leito foi uma escolha adequada para confirmar a posição de um cateter, com a ressalva que os números impõem. Inclua na resposta por que a dose de radiação só faz sentido comparada em ordem de grandeza, com unidade e técnica declaradas.
