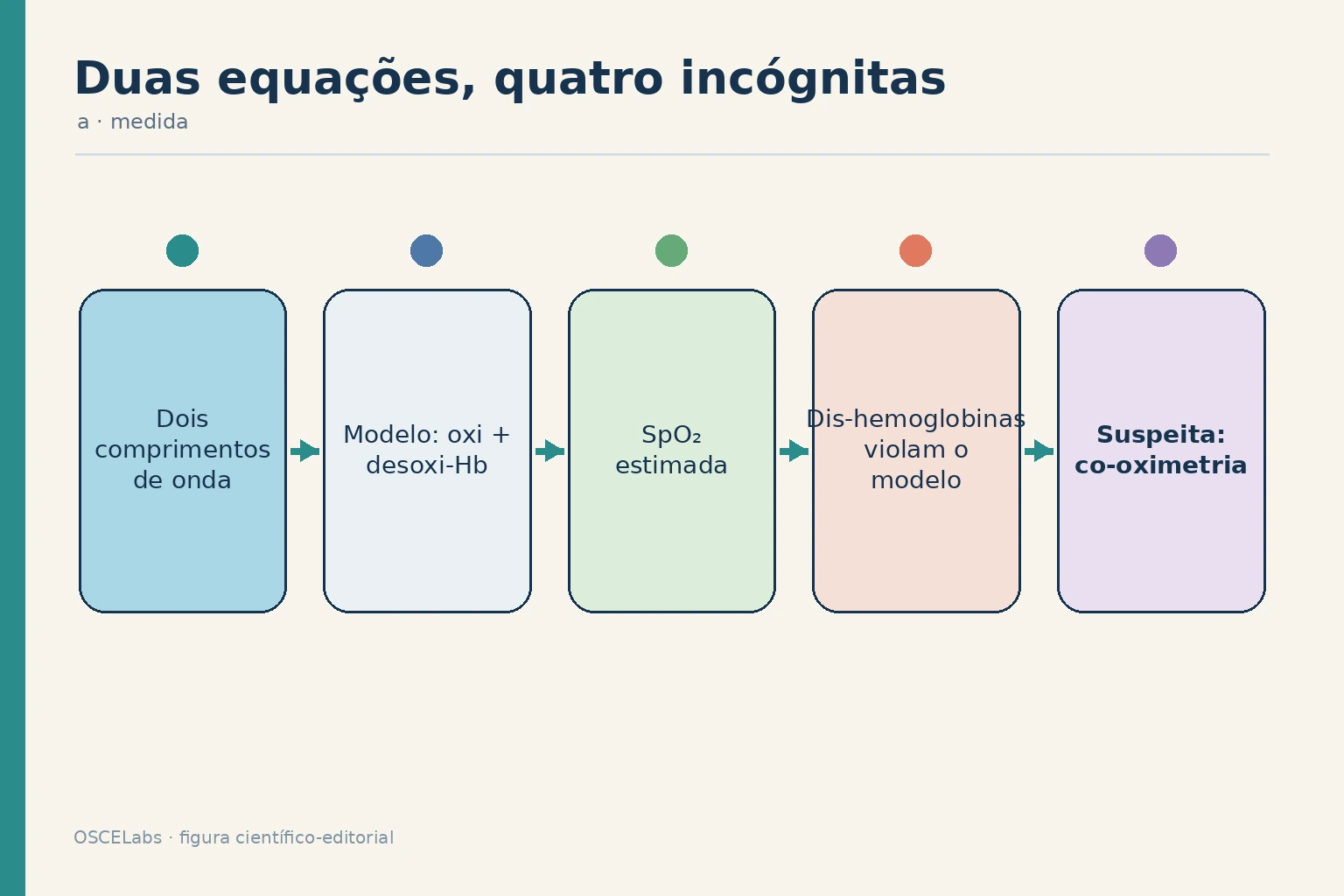

Duas equações, quatro incógnitas

Família resgatada de um incêndio. Oximetria de 98% em todos. A co-oximetria revela carboxi-hemoglobina de 26%. Isso não é uma falha do aparelho. É o aparelho funcionando exatamente como foi projetado — fora do domínio em que foi calibrado.

A oximetria de pulso usa dois comprimentos de onda e resolve duas incógnitas: oxi-hemoglobina e desoxi-hemoglobina. Duas equações, duas incógnitas. O sistema fecha. Mas o sangue daquela família tinha quatro espécies. Com mais incógnitas que equações, o sistema fica subdeterminado — e um sistema subdeterminado não responde "não sei".

Ele responde a solução das duas incógnitas que conhece, como se as outras não existissem. Está documentado em dois casos de intoxicação por monóxido de carbono: as leituras de oximetria eram normais, de 98%, apesar de hipóxia subjacente significativa, com carboxi-hemoglobina confirmada em 33% e 24,1%. Um deles chegou com suspeita de acidente vascular cerebral; a outra, com síncope no banho. Este capítulo é sobre a distância entre a especificação de um aparelho e o paciente à sua frente.

Comece pela álgebra, porque a limitação inteira é algébrica. Cada espécie de hemoglobina absorve luz de um jeito diferente em cada comprimento de onda. Se você iluminar o sangue com N comprimentos de onda, obtém N equações.

Para descobrir a proporção de M espécies, você precisa de pelo menos M equações. A oximetria de pulso ilumina com dois comprimentos de onda — tipicamente um no vermelho e um no infravermelho. Portanto ela consegue resolver duas espécies: oxi-hemoglobina e desoxi-hemoglobina.

E é assim que o número aparece: como a fração de uma sobre a soma das duas. Agora o que acontece quando o pressuposto quebra. O paciente pode ter quatro espécies: além das duas, carboxi-hemoglobina e metemoglobina.

Duas equações não determinam quatro incógnitas. E aqui está o ponto crucial: um sistema subdeterminado não devolve uma mensagem de erro. Ele devolve a solução do problema menor que sabe resolver. O aparelho não pergunta se existem outras espécies. Ele assume que não existem, porque essa suposição está embutida na equação.

Guarde a formulação: o número exibido não é uma medida de saturação — é a solução de um sistema, sob a hipótese de que só há duas espécies. Agora os dois modos concretos de quebra, com seus números.

Primeiro, o monóxido de carbono. A carboxi-hemoglobina absorve, na região do vermelho, de forma parecida com a oxi-hemoglobina — e o aparelho a contabiliza como se fosse hemoglobina oxigenada. O resultado é o descrito: leituras de 98% com carboxi-hemoglobina de 33% e de 24,1%.

Note o pior detalhe: a leitura não fica baixa nem estranha. Ela fica normal, o que ativamente tranquiliza. Nos dois casos relatados, as apresentações foram neurológicas — alteração de estado mental com suspeita de acidente vascular, e síncope com tremores e cefaleia — e o oxigênio normobárico de alto fluxo levou a recuperação completa.

Segundo, a metemoglobina. Aqui o ferro do heme é oxidado ao estado férrico, com entrega de oxigênio prejudicada e anemia funcional. A apresentação clássica é a discordância entre oximetria e saturação arterial — o chamado hiato de saturação.

Num caso, a saturação permaneceu em cerca de 85% apesar de oxigenoterapia suplementar, com pressão parcial de oxigênio preservada de 167 mmHg e saturação arterial calculada de 97,3% — e co-oximetria com metemoglobina de 19%.

Noutro, a leitura era de 86% com gasometria mostrando pressão parcial normal — e metemoglobina de 64,8%, com recuperação rápida após azul de metileno. Compare os dois números de metemoglobina: 19% e 64,8% produziram leituras praticamente iguais, em torno de 85%.

Isso não é ruído: é o comportamento de um sistema que, ao ser forçado para fora do seu domínio, converge para um valor e para de informar. Um aparelho que dá quase a mesma resposta para situações três vezes mais graves não está medindo aquela grandeza.

Agora a lição, que é sobre a origem da especificação. Todo aparelho tem uma especificação de acurácia. E toda especificação foi obtida num banco de ensaio. Nesse banco, existem exatamente as espécies que o modelo prevê — porque o banco foi construído a partir do modelo.

Ou seja: a especificação foi medida num sistema em que o pressuposto do método era verdadeiro por construção. fantoma não tem paciente. A acurácia declarada é uma propriedade do par aparelho-banco de ensaio, e não do aparelho sozinho.

E o agravante: o aparelho não sabe quando saiu do domínio. Ele reporta 98% com a mesma confiança de sempre. Não existe campo de incerteza no visor — existe um número. Agora a segunda violação do pressuposto, que é mais silenciosa e mais frequente.

A calibração também assumiu que a pele entre a luz e o sangue era irrelevante. Uma revisão sistemática com 42 estudos encontrou evidência consistente de que os oxímetros superestimam a saturação arterial em pessoas com tons de pele mais escuros, particularmente em saturações mais baixas — com a superestimação podendo atrasar o reconhecimento da hipoxemia e intervenções críticas.

Repare em quando o viés é maior: nas saturações baixas, ou seja, exatamente onde a decisão importa. E o mecanismo foi investigado por simulação: as curvas de calibração dependem da concentração de melanina quando se usam diodos emissores de luz de linha larga — e permanecem independentes da melanina quando se usam DIODOS laser monocromáticos.

Traduzindo: a calibração tratou como constante uma variável que não era constante. A largura de banda da fonte deixou o resultado sensível a algo que o modelo ignorava. E note a ironia metodológica: essa explicação veio de um modelo — uma lâmina infinita com filtros de melanina, simulada por teoria de difusão e Monte Carlo.

Foi preciso um fantoma melhor para descobrir por que o fantoma anterior enganava. Isso não desqualifica modelos: mostra que a pergunta certa nunca é "há modelo?", e sim "quais variáveis ele deixou de fora?". As soluções propostas confirmam o diagnóstico: ou atualizar a calibração por tom de pele, ou trocar a fonte por monocromática — isto é, mudar o aparelho para que o pressuposto volte a valer.

Agora um avanço metodológico que vale registrar. Os estudos passaram a medir a pele como variável física contínua, e não como categoria. Num estudo neonatal, a pigmentação foi medida de forma não invasiva por ângulo de tipologia individual, índice de melanina e avaliações visuais, com 136 pares emparelhados de 70 pacientes, dos quais 40% eram negros, e o oxímetro colocado na extremidade correspondente ao sítio de coleta.

Noutro, usou-se refletância em vez de atribuir indivíduos a grupos subjetivos: 32 pacientes, mediana de 15 meses, com refletância de 12% a 40% — e a saturação medida superestimou o valor verdadeiro já perto de 90%, com superestimação maior na faixa de baixa refletância e baixa saturação.

Trocar categoria por medida física é a mesma correção que este bloco já viu em outros capítulos: quando existe uma grandeza mensurável, categorizá-la joga informação fora e importa a subjetividade de quem classifica. E a revisão sistemática registra exatamente esse problema no corpo da literatura: variabilidade metodológica com classificações raciais inconsistentes e métodos diferentes de avaliação de tom de pele.

Falta o limite mais amplo, que vale mesmo com o aparelho perfeito. A saturação reflete apenas o transporte de oxigênio pela hemoglobina. Ela não mede ventilação, não mede entrega de oxigênio e não mede utilização celular — e saturação normal não exclui hipóxia tecidual em anemia grave, choque ou estados de extração prejudicada.

Ou seja: mesmo funcionando dentro do domínio, o número responde a uma pergunta mais estreita do que aquela que o clínico costuma estar fazendo. A pergunta que fica: o meu paciente satisfaz os pressupostos em que este aparelho foi calibrado?

O oxímetro convencional usa dois comprimentos de onda e estima a razão entre oxi e desoxi-hemoglobina dentro de um modelo calibrado; dis-hemoglobinas, perfusão ruim, movimento e pigmentação podem violar essas premissas. Metemoglobinemia pode puxar a leitura para perto de 85% apesar de PaO2 preservada, mas o valor não mede diretamente a fração de metemoglobina. Discordância clínica ou hiato de saturação exige gasometria com co-oximetria. A calibração e o desempenho também devem ser avaliados ao longo do espectro de pigmentação, especialmente em hipoxemia.

Seis perguntas diante de uma oximetria tranquilizadora.

• “Quantas espécies a oximetria de pulso consegue resolver?”

  Duas, porque usa dois comprimentos de onda e monta duas equações.

• “O que acontece com quatro espécies presentes?”

  O sistema fica subdeterminado e devolve a solução do problema menor.

• “Por que a leitura fica normal na intoxicação por monóxido?”

  A carboxi-hemoglobina é contabilizada como se fosse hemoglobina oxigenada.

• “Por que 19% e 64,8% de metemoglobina dão leituras parecidas?”

  Forçado para fora do domínio, o sistema converge e para de informar.

• “Onde a especificação de acurácia foi obtida?”

  Num banco de ensaio construído a partir do próprio modelo.

• “Por que o viés por pigmentação é pior em saturações baixas?”

  A dependência da calibração com a melanina cresce justamente onde a decisão importa.

Perguntar pela exposição

Incêndio, ambiente fechado e aquecedor a gás mudam a interpretação.

Solicitar co-oximetria

Ela resolve espécies que a oximetria de pulso não vê.

Procurar o hiato de saturação

Discordância entre oxímetro e gasometria é o achado-chave.

Observar resposta ao oxigênio

Leitura que não sobe com oxigênio sugere espécie anômala.

Olhar a cor do sangue

Coloração castanho-achocolatada foi descrita na metemoglobinemia.

Considerar pigmentação da pele

O viés é maior justamente nas saturações mais baixas.

Medir em vez de categorizar

Refletância e índices substituem grupos subjetivos.

Lembrar o escopo da saturação

Ela não mede ventilação, entrega nem utilização celular.

Da contagem de equações à pergunta sobre os pressupostos.

1. 1

   Contar comprimentos de onda

   Cada comprimento de onda fornece uma equação.

   Erro comum: Tratar a oximetria como medida direta de saturação.

2. 2

   Contar incógnitas

   Cada espécie de hemoglobina é uma incógnita.

   Erro comum: Supor que só existem duas espécies no paciente.

3. 3

   Verificar se o sistema fecha

   São necessárias pelo menos tantas equações quantas espécies.

   Erro comum: Ignorar a álgebra por trás do número exibido.

4. 4

   Descrever o sistema subdeterminado

   Ele devolve a solução do problema menor, sem mensagem de erro.

   Erro comum: Esperar que o aparelho avise que saiu do domínio.

5. 5

   Explicar o efeito do monóxido

   A carboxi-hemoglobina é lida como oxigenada.

   Erro comum: Descartar intoxicação por leitura normal.

6. 6

   Ler os números da intoxicação

   Leituras de 98% com carboxi-hemoglobina de 33% e 24,1%.

   Erro comum: Considerar 98% tranquilizador em contexto de exposição.

7. 7

   Reconhecer apresentações enganosas

   Mímica de acidente vascular e síncope foram descritas.

   Erro comum: Restringir a suspeita a queixas respiratórias.

8. 8

   Explicar a metemoglobina

   Ferro oxidado ao estado férrico com anemia funcional.

   Erro comum: Confundir com hipoxemia por doença pulmonar.

9. 9

   Identificar o hiato de saturação

   Leitura de 85% com pressão parcial de 167 mmHg e saturação calculada de 97,3%.

   Erro comum: Aceitar a leitura sem confrontá-la com a gasometria.

10. 10

    Notar a insensibilidade da leitura

    Metemoglobina de 19% e de 64,8% com leituras semelhantes.

    Erro comum: Estimar gravidade pela leitura do oxímetro.

11. 11

    Nomear a origem da especificação

    Ela vem de um banco de ensaio construído a partir do modelo.

    Erro comum: Tratar a acurácia declarada como propriedade universal.

12. 12

    Enunciar a regra do fantoma

    A acurácia é propriedade do par aparelho-banco de ensaio.

    Erro comum: Transportar a especificação para pacientes fora do domínio.

13. 13

    Reconhecer o silêncio do aparelho

    Ele não sinaliza quando o pressuposto é violado.

    Erro comum: Esperar alarme automático de condição fora de domínio.

14. 14

    Incluir a pele entre os pressupostos

    A calibração assumiu que a pigmentação era irrelevante.

    Erro comum: Considerar o caminho óptico neutro.

15. 15

    Ler a evidência do viés

    Quarenta e dois estudos com superestimação consistente em pele mais escura.

    Erro comum: Tratar o viés como achado isolado.

16. 16

    Localizar onde o viés é pior

    Nas saturações mais baixas, onde a decisão importa.

    Erro comum: Avaliar o viés apenas em saturações normais.

17. 17

    Ler o mecanismo simulado

    Curvas dependentes de melanina com fonte de linha larga e independentes com laser.

    Erro comum: Atribuir o viés apenas ao operador ou ao paciente.

18. 18

    Substituir categoria por medida

    Ângulo de tipologia individual, índice de melanina e refletância.

    Erro comum: Estratificar por grupos subjetivos.

19. 19

    Delimitar o escopo da grandeza

    A saturação não mede ventilação, entrega nem utilização celular.

    Erro comum: Concluir oxigenação tecidual adequada por saturação normal.

20. 20

    Fechar pela pergunta dos pressupostos

    Perguntar se aquele paciente satisfaz o que a calibração assumiu.

    Erro comum: Usar o número sem saber sob quais condições ele vale.

Leitura de 98% após exposição a incêndio ou ambiente fechado

Compatível com carboxi-hemoglobina contabilizada como oxigenada.

Carboxi-hemoglobina de 33% ou 24,1% com oximetria normal

Violação do pressuposto de duas espécies, com hipóxia significativa.

Saturação de cerca de 85% que não sobe com oxigênio

Padrão descrito na metemoglobinemia, com hiato de saturação.

Pressão parcial de 167 mmHg com saturação calculada de 97,3%

Discordância entre gasometria e oximetria, com metemoglobina de 19%.

Metemoglobina de 64,8% com leitura de 86%

Leitura praticamente insensível à gravidade real.

Sangue com coloração castanho-achocolatada

Achado descrito na metemoglobinemia adquirida.

Superestimação maior em pele mais pigmentada e saturação baixa

Viés sistemático descrito em revisão com 42 estudos.

Saturação normal em anemia grave ou choque

Não exclui hipóxia tecidual, pois a grandeza não mede entrega nem extração.

A oximetria de pulso ilumina com dois comprimentos de onda e monta duas equações, resolvendo duas espécies: oxi e desoxi-hemoglobina. Para determinar a proporção de M espécies são necessárias pelo menos M equações. Mas o paciente pode ter quatro espécies — somando carboxi-hemoglobina e metemoglobina. Duas equações não determinam quatro incógnitas, e um sistema subdeterminado não devolve mensagem de erro: devolve a solução do problema menor que sabe resolver. O número exibido não é uma medida de saturação: é a solução de um sistema sob a hipótese de que só há duas espécies.

No monóxido de carbono, a carboxi-hemoglobina é contabilizada como se fosse oxigenada — e as leituras foram normais, de 98%, com carboxi-hemoglobina de 33% e 24,1%, apesar de hipóxia significativa. A leitura não fica baixa nem estranha: fica normal, o que ativamente tranquiliza. As apresentações descritas foram mímica de acidente vascular e síncope, com recuperação completa após oxigênio normobárico de alto fluxo.

Na metemoglobinemia, o ferro do heme é oxidado ao estado férrico, com entrega prejudicada e anemia funcional, e o achado é o hiato de saturação. Num caso, leitura de cerca de 85% apesar de oxigenoterapia, com pressão parcial de 167 mmHg, saturação calculada de 97,3% e metemoglobina de 19%; noutro, leitura de 86% com metemoglobina de 64,8%.

Compare: 19% e 64,8% produziram leituras praticamente iguais. Um aparelho que dá quase a mesma resposta para situações três vezes mais graves não está medindo aquela grandeza — ele convergiu e parou de informar. A lição: toda especificação de acurácia foi obtida num banco de ensaio que contém exatamente as espécies que o modelo prevê — porque o banco foi construído a partir do modelo. O pressuposto era verdadeiro por construção. fantoma não tem paciente: a acurácia declarada é propriedade do par aparelho-banco de ensaio.

E o agravante é o silêncio: o aparelho não sabe quando saiu do domínio e reporta 98% com a mesma confiança de sempre. Não há campo de incerteza no visor — há um número. A segunda violação é mais silenciosa: a calibração assumiu que a pele era irrelevante. Uma revisão sistemática com 42 estudos encontrou evidência consistente de superestimação da saturação em tons de pele mais escuros, particularmente em saturações mais baixas, podendo atrasar o reconhecimento da hipoxemia e intervenções críticas. O viés é maior exatamente onde a decisão importa.

O mecanismo foi investigado por simulação: as curvas de calibração dependem da concentração de melanina com diodos emissores de linha larga, e permanecem independentes com DIODOS laser monocromáticos. A calibração tratou como constante uma variável que não era.

E há uma ironia metodológica: essa explicação veio de um modelo — lâmina infinita com filtros de melanina, simulada por teoria de difusão e Monte Carlo. Foi preciso um fantoma melhor para descobrir por que o fantoma anterior enganava — o que mostra que a pergunta certa nunca é "há modelo?", e sim "quais variáveis ele deixou de fora?". As saídas propostas confirmam: atualizar a calibração por tom de pele ou trocar a fonte por monocromática, isto é, mudar o aparelho para que o pressuposto volte a valer.

Houve também um avanço metodológico: medir a pele como variável física contínua em vez de categoria. Num estudo neonatal, a pigmentação foi medida por ângulo de tipologia individual, índice de melanina e avaliação visual, com 136 pares emparelhados de 70 pacientes, 40% negros; noutro, por refletância em 32 pacientes com mediana de 15 meses, variando de 12% a 40%, com superestimação já perto de saturação de 90% e maior na faixa de baixa refletância com saturação de 75 a 78%.

Quando existe uma grandeza mensurável, categorizá-la joga informação fora e importa a subjetividade de quem classifica — e a própria revisão registra variabilidade metodológica com classificações raciais inconsistentes e métodos diferentes de avaliação de tom de pele.

E resta o limite mais amplo, válido mesmo com o aparelho perfeito: a saturação reflete apenas o transporte pela hemoglobina. Ela não mede ventilação, não mede entrega de oxigênio, não mede utilização celular — e saturação normal não exclui hipóxia tecidual em anemia grave, choque ou extração prejudicada. Mesmo dentro do domínio, o número responde a uma pergunta mais estreita do que a que o clínico está fazendo. O meu paciente satisfaz os pressupostos em que este aparelho foi calibrado?

Quantas espécies o método resolve e o que sobra.

• A superestimação por pigmentação é maior nas saturações mais baixas.
• As curvas de calibração dependem da melanina quando a fonte é de linha larga.

Tratar a oximetria como medida direta

Ela é a solução de um sistema de duas equações.

Supor apenas duas espécies

O paciente pode ter quatro.

Esperar mensagem de erro

O sistema subdeterminado devolve um número.

Descartar intoxicação por leitura normal

Houve 98% com carboxi-hemoglobina de 33%.

Restringir a suspeita a queixas respiratórias

As apresentações foram neurológicas.

Estimar gravidade pela leitura

Metemoglobina de 19% e 64,8% deram valores semelhantes.

Aceitar a leitura sem gasometria

O hiato de saturação só aparece na comparação.

Tratar a acurácia como universal

Ela é propriedade do par aparelho-banco de ensaio.

Esperar alarme de fora de domínio

O aparelho não sinaliza a violação do pressuposto.

Considerar o caminho óptico neutro

A pigmentação altera as curvas de calibração.

Avaliar o viés só em saturações normais

Ele é maior justamente nas saturações baixas.

Atribuir o viés ao operador

A simulação localizou a causa na fonte de luz.

Estratificar por grupos subjetivos

Existem medidas físicas contínuas disponíveis.

Concluir oxigenação tecidual adequada

A saturação não mede entrega nem utilização.

Da contagem de equações à pergunta sobre pressupostos.

1. 01Contar os comprimentos de onda usados
2. 02Contar as espécies possivelmente presentes
3. 03Verificar se o sistema fecha
4. 04Descrever o comportamento do sistema subdeterminado
5. 05Explicar o efeito do monóxido de carbono
6. 06Ler os números da intoxicação
7. 07Reconhecer apresentações enganosas
8. 08Explicar a oxidação do ferro na metemoglobina
9. 09Identificar o hiato de saturação
10. 10Notar a insensibilidade da leitura à gravidade
11. 11Nomear a origem da especificação de acurácia
12. 12Enunciar a regra do fantoma
13. 13Reconhecer o silêncio do aparelho
14. 14Incluir a pele entre os pressupostos
15. 15Ler a evidência do viés por pigmentação
16. 16Ler o mecanismo simulado da calibração
17. 17Substituir categoria por medida física
18. 18Delimitar o escopo da grandeza medida
