Três grandezas, um apelido

Mulher de 26 anos faz a terceira tomografia de abdome em dois anos. A justificativa registrada compara o exame com "algumas radiografias de tórax". Essa frase contém três erros empilhados, e nenhum deles é sobre o número.

Primeiro: existem três grandezas diferentes chamadas de "dose" na conversa clínica — e duas delas usam a mesma unidade. Segundo: a grandeza usada nessa comparação foi construída para comparar procedimentos e otimizar sistemas, e não para estimar o risco de uma pessoa.

Terceiro: ela carrega, dentro da fórmula, uma pessoa de referência — um corpo fictício, de idade e sexo médios, com fatores de ponderação escolhidos por convenção. A definição é explícita na literatura da própria área: a dose efetiva atribuída ao registro deve ser aquela que a pessoa de referência teoricamente receberia se recebesse a mesma exposição que o indivíduo.

Leia de novo: não é a dose que aquela pessoa recebeu. É a dose que uma pessoa fictícia teria recebido. E a confusão não é do leigo: uma enquete informal em oficina de comissão internacional sugere que pode haver confusão ou concepções equivocadas entre os próprios profissionais da área. Quando os especialistas se confundem, o problema não é de atenção. É de desenho da grandeza.

Comece separando as três grandezas, porque a confusão nasce ali. A primeira é a dose absorvida: energia depositada por unidade de massa de tecido, medida em GRAY. Ela é física pura. Não pergunta que radiação foi, nem qual órgão recebeu, nem quem é o paciente. É energia por massa.

A segunda é a dose equivalente: a dose absorvida multiplicada por um fator de ponderação da radiação, que reconhece que tipos diferentes de radiação causam dano biológico diferente para a mesma energia. A unidade passa a ser o sievert.

A terceira é a dose efetiva: a soma, sobre todos os tecidos irradiados, das doses equivalentes multiplicadas por fatores de ponderação do tecido — que reconhecem que órgãos diferentes têm sensibilidades diferentes. A unidade também é o sievert.

Pare aqui: duas grandezas diferentes, com significados diferentes, compartilham a mesma unidade. E as três são chamadas de "dose" na conversa de corredor. Guarde o que muda de uma para a outra: a cada passo, entra um fator de ponderação — e fator de ponderação não é medida, é escolha.

Agora o pressuposto invisível. Os fatores de ponderação são valores de convenção, fixados por comitê, representando uma pessoa de referência. Eles não descrevem a sensibilidade dos tecidos daquele paciente. Descrevem a de um indivíduo médio de referência.

E a literatura da área diz isso com todas as letras: a dose efetiva de registro é aquela que a pessoa de referência teoricamente receberia sob a mesma exposição. Portanto a dose efetiva é, por construção, uma grandeza de proteção radiológica: serve para comparar procedimentos, otimizar sistemas e comparar exposições e apoiar otimização; doses médicas de pacientes não são tratadas como limites individuais.

Ela não foi desenhada para estimar o risco de um indivíduo — e usá-la assim é aplicar uma ferramenta fora da função para a qual foi feita. Note também a assimetria de aparência: o resultado sai em sievert, com casas decimais, como qualquer medida. Nada no número avisa que dentro dele há um comitê.

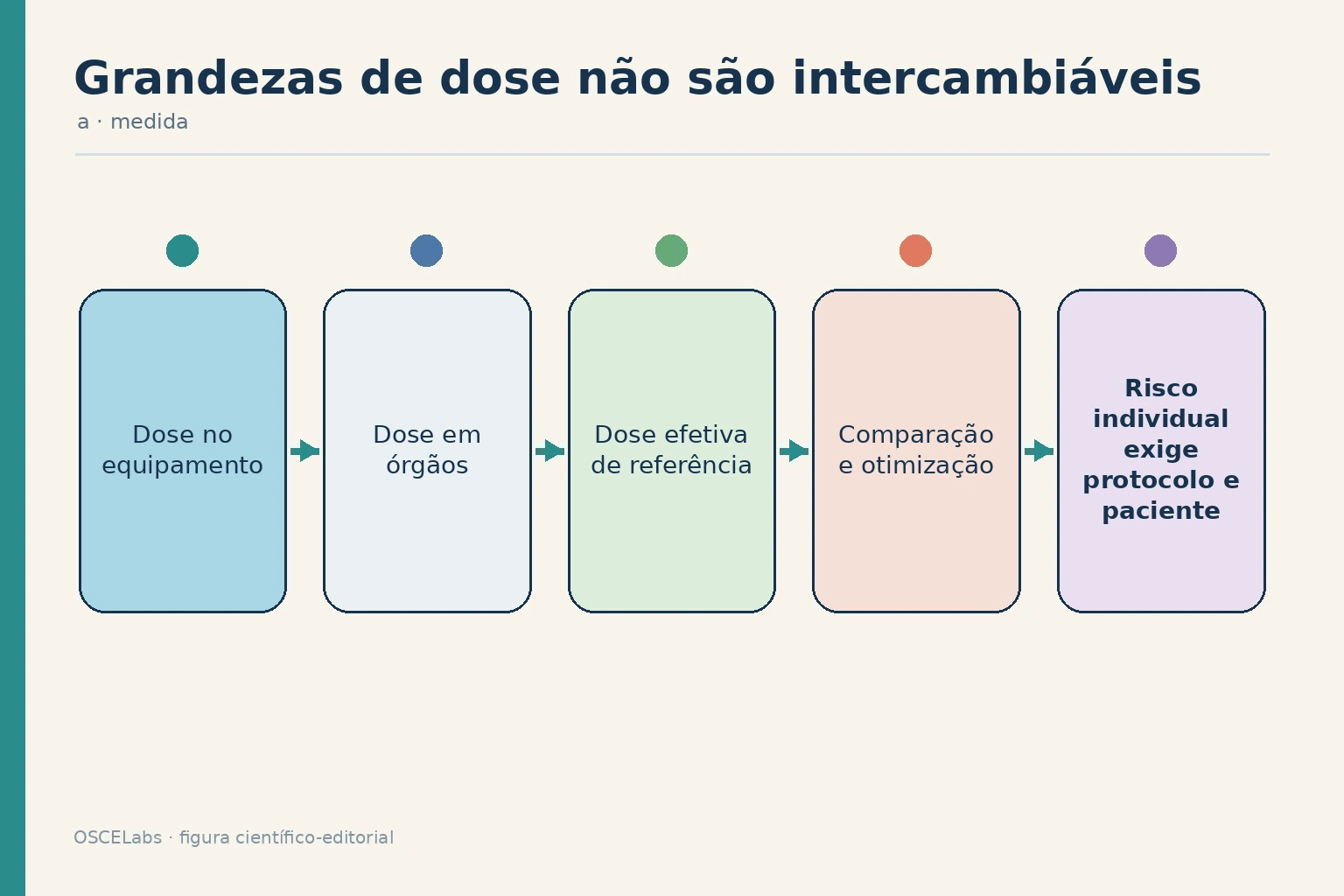

Agora a cadeia de cálculo, que é longa e cheia de referências. A dose nos órgãos de um paciente não é medida: não há detector dentro da pessoa. Ela é calculada. Um sistema de dosimetria combina fantomas de VOXEL de referência, pediátricos e adultos, com simulação de monte Carlo de um tomógrafo de referência para calcular as doses de órgãos.

Noutro contexto, as doses foram calculadas por transporte de partículas em Monte Carlo com fantomas antropomórficos de ambos os sexos em idades específicas — recém-nascido, 1, 5, 10, 15 anos e adulto —, cobrindo 11 ângulos de feixe primário, sete secundários, quatro níveis de filtração, três tensões de tubo E três tamanhos de campo, com dose absorvida computada para 32 órgãos E tecidos.

E o produto final é um conjunto de coeficientes de conversão entre um índice do próprio aparelho e a dose de órgão. Ou seja: o que chega ao prontuário é um número do equipamento multiplicado por coeficientes derivados de bonecos.

Este bloco já enunciou que fantoma não tem paciente. Aqui o fantoma não está apenas na validação do aparelho: ele está dentro do número de dose. Agora a prova de que os pressupostos importam. Ao variar a massa de um fantoma masculino mantendo a altura constante, verificou-se que as doses no pulmão, rim, fígado e medula espinhal, e a dose efetiva geral, diminuíram à medida que o índice de massa corporal aumentou.

Portanto o mesmo exame, no mesmo aparelho, produz dose efetiva diferente conforme o corpo. E a pessoa de referência tem um corpo só. Repare que essa dependência é do tipo mais traiçoeiro: ela não é aleatória, é sistemática — e vai na direção que o senso comum não espera.

Agora a falácia específica da cena. "Equivale a algumas radiografias de tórax" é uma comparação entre doses efetivas. Ela usa, portanto, a grandeza feita para comparar sistemas — e apaga a distribuição por órgão, que é exatamente onde uma radiografia de tórax e uma tomografia de abdome diferem por completo.

Somar tudo num único número é o propósito da dose efetiva; e é também o que ela destrói. Mas há um segundo problema, mais direto: a modalidade não determina a dose. Num estudo, a dose efetiva média de 137 pacientes submetidos a radiografia simples foi de 2,35 mSv, variando de 0,14 A 3,73 mSv — e a média aumentou com A idade.

E, para todos os quatro fantomas testados, existiu ao menos um protocolo de tomografia com dose efetiva menor que a da radiografia simples. Leia isso devagar: houve protocolo de tomografia com dose menor que a de uma série de radiografias.

A heurística "tomografia equivale a muitas radiografias" não pode ser aplicada sem especificar os protocolos comparados — porque o que determina a dose é o protocolo, não o nome da modalidade. Agora o que se faz com o acumulado, e como isso também é uma construção.

Num hospital universitário, ao longo de três anos, 78.258 pacientes realizaram 99.865 exames de tomografia. O número anual de pacientes e de exames aumentou de forma constante, mas a incidência anual de pacientes com dose efetiva cumulativa igual ou maior que 100 mSv permaneceu estável em cerca de 2%.

E a ferramenta de gestão proposta é um nível de referência de exposição recorrente, definido como o percentil 75 da dose efetiva cumulativa anual entre pacientes recorrentes. Repare: o instrumento de controle é um percentil local — mais uma vez uma referência construída, e não uma constante da natureza.

Este bloco já distinguiu limiar ancorado em constante de limiar ancorado em distribuição. Aqui, honestamente, não há constante disponível: o que existe é um acordo sobre onde traçar a linha — e dizer isso é parte de usá-lo bem.

Falta a quarta grandeza, que fecha a família. Existe também a dose coletiva, expressa em pessoa-milisievert. Num programa de proteção ocupacional, ela caiu de 212,66 para 133,12 pessoa-milisievert, enquanto a dose efetiva anual média individual caiu de 0,54 para 0,34 mSv e a proporção de trabalhadores acima de 1 mSv caiu de 6,27% para 3,33%, com p menor que 0,001.

Somar milisieverts de pessoas diferentes só faz sentido sob a hipótese de que o risco é proporcional à dose e aditivo entre indivíduos. Isso é mais um pressuposto embutido — e note que ele é justamente o tipo de suposição que a própria literatura reconhece como difícil: determinar acuradamente os riscos estocásticos específicos da radiação de baixa dose é desafiador, razão pela qual se estima em vez de medir. A pergunta que fica: este número é uma medida, ou é uma convenção com unidade?

Dose efetiva é uma grandeza de proteção radiológica baseada em pessoa de referência, útil para comparação e otimização de procedimentos, não uma previsão quantitativa do risco de câncer de um paciente específico. Protocolo, região, idade, sexo, anatomia e dose de órgãos importam para decisões individuais. Comparações entre tomografia e radiografia derivadas de fantomas demonstram que o nome da modalidade não basta, mas não se generalizam a qualquer protocolo. A terceira tomografia em dois anos não é intrinsecamente errada: cada exame precisa de indicação, alternativa, otimização e histórico pertinentes.

Seis perguntas antes de citar uma dose.

• “Qual é a única das três grandezas puramente física?”

  A dose absorvida, energia por massa, medida em gray.

• “O que entra entre a dose absorvida e a efetiva?”

  Fatores de ponderação de radiação e de tecido, que são escolhas de convenção.

• “A quem se refere a dose efetiva?”

  À pessoa de referência, e não ao indivíduo exposto.

• “Como a dose de órgão é obtida?”

  Por simulação com fantomas e coeficientes de conversão a partir de um índice do aparelho.

• “O nome da modalidade determina a dose?”

  Não: houve protocolo de tomografia com dose menor que a de radiografia simples.

• “O que é o nível de referência de exposição recorrente?”

  O percentil 75 da dose efetiva cumulativa anual entre pacientes recorrentes.

Nomear a grandeza citada

Absorvida, equivalente, efetiva ou coletiva.

Desconfiar da unidade compartilhada

Equivalente e efetiva usam sievert e são diferentes.

Lembrar a pessoa de referência

A dose efetiva descreve um indivíduo fictício.

Evitar usar dose efetiva para risco individual

Ela foi construída para comparar procedimentos e sistemas.

Perguntar o protocolo, não a modalidade

O protocolo determina a dose.

Considerar a distribuição por órgão

Exames diferentes irradiam órgãos diferentes.

Registrar exames prévios

A dose cumulativa exige histórico disponível.

Tratar níveis de referência como locais

Eles são percentis de uma população de serviço.

Da energia por massa à convenção com unidade.

1. 1

   Definir dose absorvida

   Energia depositada por unidade de massa, em gray.

   Erro comum: Chamar qualquer grandeza dosimétrica simplesmente de dose.

2. 2

   Introduzir o fator da radiação

   Tipos diferentes de radiação causam dano diferente para a mesma energia.

   Erro comum: Supor equivalência biológica entre tipos de radiação.

3. 3

   Definir dose equivalente

   Dose absorvida ponderada pelo tipo de radiação, em sievert.

   Erro comum: Confundir gray com sievert.

4. 4

   Introduzir o fator do tecido

   Órgãos diferentes têm sensibilidades diferentes.

   Erro comum: Tratar todos os tecidos como equivalentes.

5. 5

   Definir dose efetiva

   Soma ponderada sobre os tecidos, também em sievert.

   Erro comum: Distinguir mal duas grandezas que compartilham a unidade.

6. 6

   Nomear os fatores como convenção

   Eles são valores fixados por comitê, e não medidas do paciente.

   Erro comum: Ler o resultado como grandeza puramente física.

7. 7

   Explicitar a pessoa de referência

   A dose efetiva é a que ela teoricamente receberia sob a mesma exposição.

   Erro comum: Atribuir a dose efetiva ao indivíduo examinado.

8. 8

   Delimitar a função da grandeza

   Proteção radiológica, comparação de procedimentos e otimização.

   Erro comum: Usá-la para estimar risco individual.

9. 9

   Reconhecer a confusão do campo

   Enquete sugere concepções equivocadas entre os próprios profissionais.

   Erro comum: Supor que a distinção é óbvia para quem lida com o tema.

10. 10

    Descrever a cadeia de cálculo

    Índice do aparelho multiplicado por coeficientes derivados de fantomas.

    Erro comum: Supor que a dose de órgão foi medida no paciente.

11. 11

    Ler o detalhamento das simulações

    Fantomas por idade e sexo, múltiplos ângulos, filtrações, tensões e campos.

    Erro comum: Tratar o valor como independente do protocolo simulado.

12. 12

    Ler a dependência do corpo

    Doses de órgãos e efetiva diminuíram com o aumento do índice de massa corporal.

    Erro comum: Assumir que o valor tabelado se aplica a qualquer paciente.

13. 13

    Desmontar a comparação da cena

    Ela compara doses efetivas e apaga a distribuição por órgão.

    Erro comum: Justificar exame por equivalência em dose efetiva.

14. 14

    Ler os números da radiografia simples

    Média de 2,35 mSv, de 0,14 a 3,73 mSv, aumentando com a idade.

    Erro comum: Supor dose desprezível por ser radiografia.

15. 15

    Ler a inversão entre modalidades

    Houve protocolo tomográfico com dose menor que a radiografia simples.

    Erro comum: Aplicar a heurística de equivalência entre modalidades.

16. 16

    Ler os dados de exposição recorrente

    78.258 pacientes, 99.865 exames, com cerca de 2% acima de 100 mSv por ano.

    Erro comum: Ignorar o subconjunto que acumula alta dose.

17. 17

    Reconhecer o nível de referência como percentil

    Percentil 75 da dose cumulativa anual entre recorrentes.

    Erro comum: Tratar o nível de referência como limiar biológico.

18. 18

    Nomear a dose coletiva

    Expressa em pessoa-milisievert e usada como agregado.

    Erro comum: Interpretar dose coletiva como risco de alguém.

19. 19

    Explicitar a hipótese da soma

    Ela exige risco proporcional e aditivo entre indivíduos.

    Erro comum: Somar exposições sem declarar o pressuposto.

20. 20

    Fechar pela pergunta da natureza do número

    Perguntar se aquilo é medida ou convenção com unidade.

    Erro comum: Citar dose sem dizer qual grandeza é.

Justificativa por equivalência a radiografias

Comparação entre doses efetivas que apaga a distribuição por órgão.

Dose citada sem nomear a grandeza

Ambiguidade entre absorvida, equivalente, efetiva e coletiva.

Dose efetiva usada para estimar risco individual

Uso fora da função para a qual a grandeza foi construída.

Valor de dose atribuído ao paciente examinado

Ele descreve a pessoa de referência sob a mesma exposição.

Dose efetiva menor em paciente com maior índice de massa corporal

Dependência sistemática descrita em simulação com fantoma.

Série de radiografias com dose efetiva de até 3,73 mSv

Radiografia simples não é sinônimo de dose desprezível.

Dose efetiva cumulativa igual ou maior que 100 mSv

Situação presente em cerca de 2% dos pacientes por ano na coorte descrita.

Ausência de registro de exames prévios

Impossibilidade de avaliar exposição recorrente.

A dose absorvida é energia depositada por unidade de massa, em GRAY — física pura. A dose equivalente é a absorvida multiplicada por um fator de ponderação da radiação, em sievert. A dose efetiva é a soma, sobre os tecidos, das equivalentes multiplicadas por fatores de ponderação do tecido — também em sievert.

Duas grandezas diferentes compartilham a mesma unidade, e as três são chamadas de "dose". E a cada passo entra um fator de ponderação — que não é medida, é escolha. O pressuposto invisível é a pessoa de referência: a literatura da área registra que a dose efetiva atribuída ao registro deve ser aquela que a pessoa de referência teoricamente receberia se recebesse a mesma exposição que o indivíduo. Não é a dose que aquela pessoa recebeu: é a dose que uma pessoa fictícia teria recebido.

E a confusão é reconhecida no próprio campo: uma enquete informal em oficina de comissão internacional sugere que pode haver confusão ou concepções equivocadas entre profissionais da área. Quando os especialistas se confundem, o problema é de desenho da grandeza.

A dose efetiva é, por construção, grandeza de proteção radiológica — para comparar procedimentos, otimizar sistemas e fixar limites — e não para estimar risco individual. Nada no número, que sai em sievert com casas decimais, avisa que dentro dele há um comitê.

E a dose nos órgãos não é medida: não há detector dentro do paciente. Um sistema de dosimetria combina fantomas de VOXEL de referência com simulação de monte Carlo de um tomógrafo de referência. Noutro contexto, usaram-se fantomas de ambos os sexos em idades específicas — recém-nascido, 1, 5, 10, 15 anos e adulto —, com 11 ângulos primários, sete secundários, quatro filtrações, três tensões e três campos, computando dose absorvida para 32 órgãos E tecidos, e o produto final foram coeficientes de conversão a partir de um índice do aparelho.

O que chega ao prontuário é um número do equipamento multiplicado por coeficientes derivados de bonecos. Este bloco já disse que fantoma não tem paciente; aqui o fantoma está dentro do número de dose. E os pressupostos importam: variando a massa de um fantoma com altura constante, as doses de pulmão, rim, fígado e medula espinhal, e a dose efetiva geral, diminuíram com o aumento do índice de massa corporal. O mesmo exame, no mesmo aparelho, dá dose efetiva diferente conforme o corpo — e a pessoa de referência tem um corpo só.

A comparação da cena falha duas vezes. "Equivale a algumas radiografias" compara doses efetivas — grandeza feita para comparar sistemas — e apaga a distribuição por órgão, que é onde uma radiografia de tórax e uma tomografia de abdome diferem por completo. Somar tudo num número é o propósito da dose efetiva, e é também o que ela destrói.

E, mais diretamente: a modalidade não determina a dose. A dose efetiva média de 137 pacientes com radiografia simples foi de 2,35 mSv, variando de 0,14 A 3,73 mSv, aumentando com a idade — e, para todos os quatro fantomas, houve ao menos um protocolo de tomografia com dose efetiva menor que a da radiografia simples. O que determina a dose é o protocolo.

Sobre o acumulado: em três anos, 78.258 pacientes fizeram 99.865 exames; o número cresceu de forma constante, mas a incidência anual de pacientes com dose efetiva cumulativa ≥ 100 mSv permaneceu estável em cerca de 2%. E o instrumento de gestão proposto é um nível de referência de exposição recorrente, definido como o percentil 75 da dose cumulativa anual entre recorrentes — mais uma referência construída, e não uma constante.

Aqui, honestamente, não há constante disponível: existe um acordo sobre onde traçar a linha — e dizer isso é parte de usá-lo bem. E há a quarta grandeza: a dose coletiva, em pessoa-milisievert. Num programa ocupacional, ela caiu de 212,66 para 133,12 pessoa-mSv, com a média individual de 0,54 para 0,34 mSv e a proporção acima de 1 mSv de 6,27% para 3,33% (p < 0,001).

Somar milisieverts de pessoas diferentes só faz sentido sob a hipótese de que o risco é proporcional à dose e aditivo entre indivíduos — mais um pressuposto embutido, num campo que reconhece que determinar acuradamente os riscos estocásticos de baixa dose é desafiador, razão pela qual se estima em vez de medir. Este número é uma medida, ou é uma convenção com unidade?

As grandezas, suas unidades e o que entra em cada passo.

• Doses de órgãos são calculadas por simulação com fantomas, não medidas no paciente.
• A dose efetiva descreve a pessoa de referência sob a mesma exposição.

Chamar tudo de dose

São grandezas diferentes com significados diferentes.

Confundir gray com sievert

A conversão passa por fatores de ponderação.

Ler o resultado como física pura

Há escolhas de comitê dentro da fórmula.

Atribuir a dose efetiva ao paciente

Ela descreve a pessoa de referência.

Usar dose efetiva para risco individual

Ela foi construída para proteção e comparação.

Supor dose de órgão medida

Ela é calculada por simulação com fantomas.

Ignorar a dependência do corpo

A dose calculada variou com o índice de massa corporal.

Justificar por equivalência a radiografias

A comparação apaga a distribuição por órgão.

Supor radiografia com dose desprezível

A média foi de 2,35 mSv, chegando a 3,73.

Aplicar heurística entre modalidades

Houve tomografia com dose menor que radiografia.

Ignorar o subconjunto de alta dose

Cerca de 2% ao ano ultrapassaram 100 mSv cumulativos.

Tratar nível de referência como limiar biológico

Ele é o percentil 75 de uma população local.

Interpretar dose coletiva como risco pessoal

Ela é agregado em pessoa-milisievert.

Somar exposições sem declarar o pressuposto

A soma supõe risco proporcional e aditivo.

Da energia por massa à convenção com unidade.

1. 01Definir dose absorvida em gray
2. 02Introduzir o fator de ponderação da radiação
3. 03Definir dose equivalente em sievert
4. 04Introduzir o fator de ponderação do tecido
5. 05Definir dose efetiva e notar a unidade compartilhada
6. 06Nomear os fatores como convenção de comitê
7. 07Explicitar a pessoa de referência
8. 08Delimitar a função da dose efetiva
9. 09Reconhecer a confusão relatada no campo
10. 10Descrever a cadeia de cálculo por fantomas
11. 11Ler o detalhamento das simulações
12. 12Ler a dependência do índice de massa corporal
13. 13Desmontar a comparação com radiografias
14. 14Ler a inversão de dose entre modalidades
15. 15Ler os dados de exposição recorrente
16. 16Reconhecer o nível de referência como percentil
17. 17Nomear a dose coletiva e sua unidade
18. 18Explicitar a hipótese embutida na soma
